검사성적서 엑셀프로그램 V39:



검사보고서를 작성할 때 검사기준과 검사결과를 매번 반복적으로 작성하는 어려움이 많이 있어, 단지 검사보고서 작성을 할 경우에 빠르고 쉽게 작성될 수 있도록 하였습니다.

검사기준을 한번 작성하여 놓으면 다른 양식을 사용하듯이 사용할 수 있으며, 시료수량에 따른 개수만큼 데이터 샘플의 추출 및 합부 판정을 자동으로 합니다.

기준 범위를 벗어난 값을 입력하면 빨간색으로 표시되고 불합격 기준에 해당되면 불합격으로 판정합니다. 불합격글자도 빨간색으로 표시합니다.

데이터를 저장하기 때문에 작성된 검사보고서는 언제든지 불러올 수 있으며, 품목 및 규격마다 검사레벨, AQL을 별도로 지정할 수 있습니다.

그림파일의 개략도를 넣어 작성가능하도록 되어 있으며 그림은 파일에서 직접편집하지 않고 그림폴더 내에 업로드만 되어 있으면 언제든지 찾아볼 수 있어 쉽게 관리가 가능합니다.

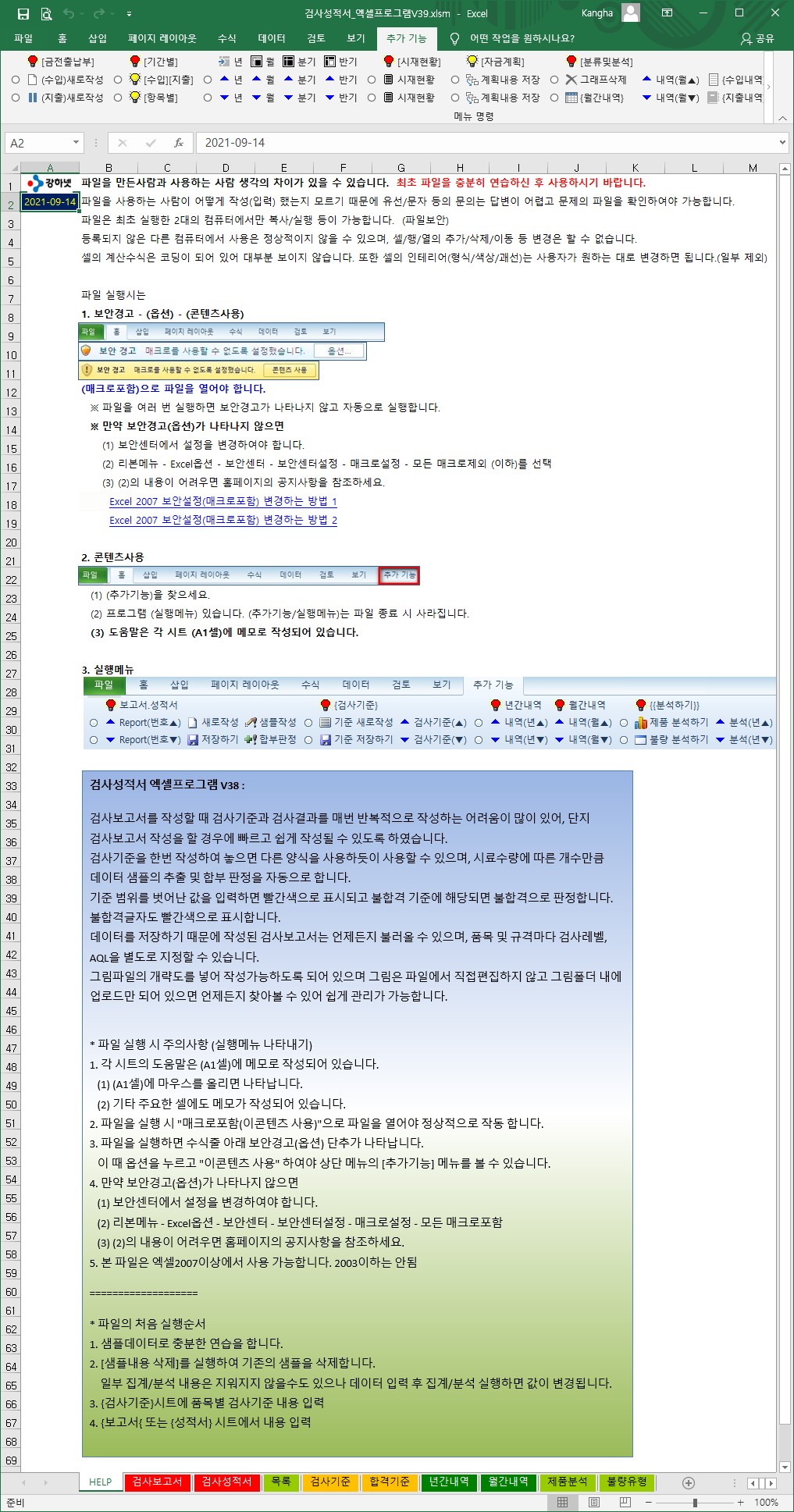

* 파일 실행 시 주의사항 (실행메뉴 나타내기)

1. 각 시트의 도움말은 (A1셀)에 메모로 작성되어 있습니다.

   (1) (A1셀)에 마우스를 올리면 나타납니다.

   (2) 기타 주요한 셀에도 메모가 작성되어 있습니다.

2. 파일을 실행 시 "매크로포함(이콘텐츠 사용)"으로 파일을 열어야 정상적으로 작동 합니다.

3. 파일을 실행하면 수식줄 아래 보안경고(옵션) 단추가 나타납니다.

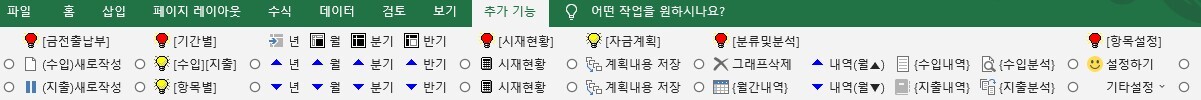

   이 때 옵션을 누르고 "이콘텐츠 사용" 하여야 상단 메뉴의 [추가기능] 메뉴를 볼 수 있습니다.

4. 만약 보안경고(옵션)가 나타나지 않으면

   (1) 보안센터에서 설정을 변경하여야 합니다.

   (2) 리본메뉴 - Excel옵션 - 보안센터 - 보안센터설정 - 매크로설정 - 모든 매크로포함

   (3) (2)의 내용이 어려우면 홈페이지의 공지사항을 참조하세요.

5. 본 파일은 엑셀2007이상에서 사용 가능합니다. 2003이하는 안됨



===================



* 파일의 처음 실행순서

1. 샘플데이터로 충분한 연습을 합니다.

2. [샘플내용 삭제]를 실행하여 기존의 샘플을 삭제합니다.

    일부 집계/분석 내용은 지워지지 않을수도 있으나 데이터 입력 후 집계/분석 실행하면 값이 변경됩니다.

3. {검사기준}시트에 품목별 검사기준 내용 입력

4. {검사보고서} 또는 {검사성적서} 시트에서 내용 입력









---------------------------------------

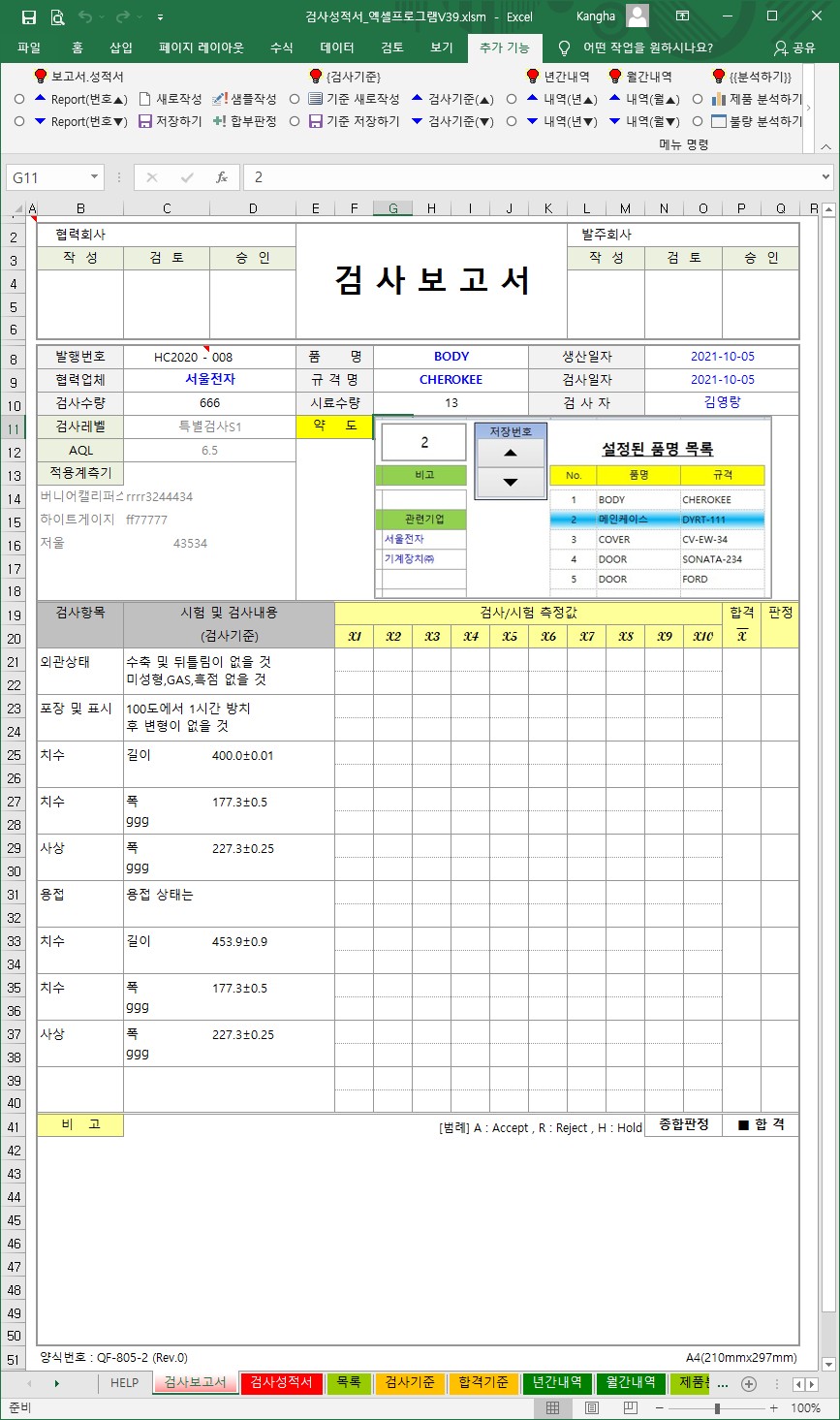

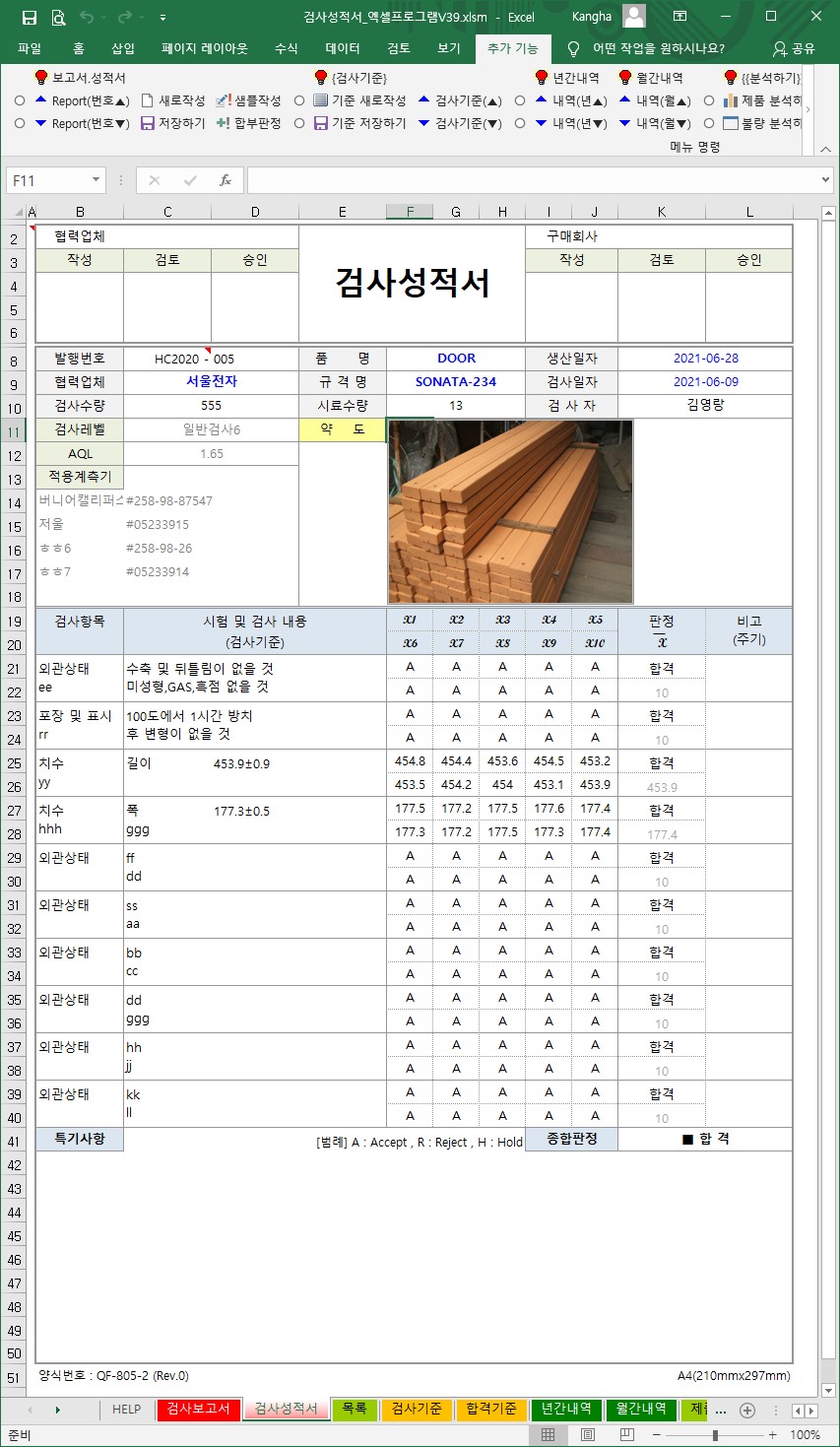

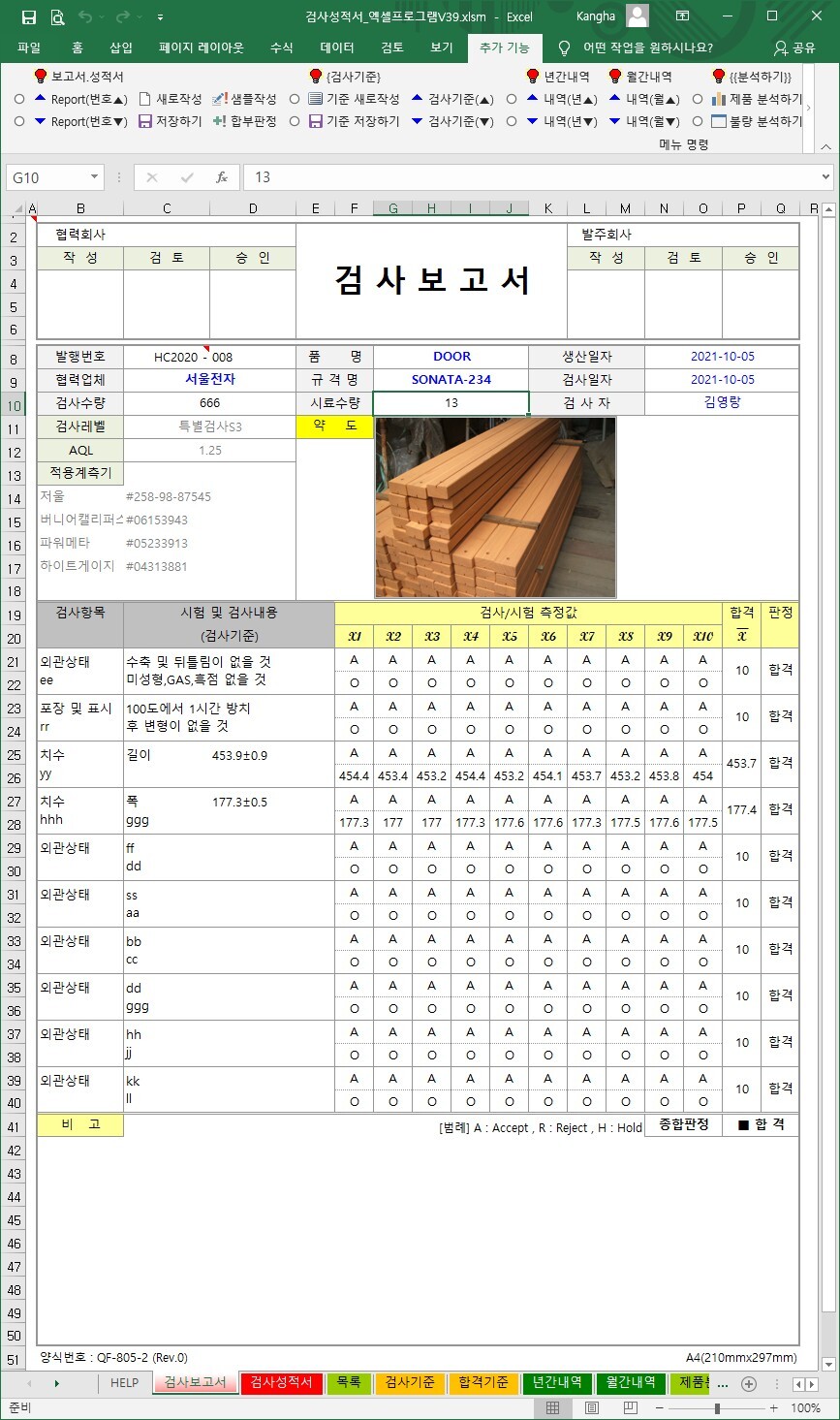

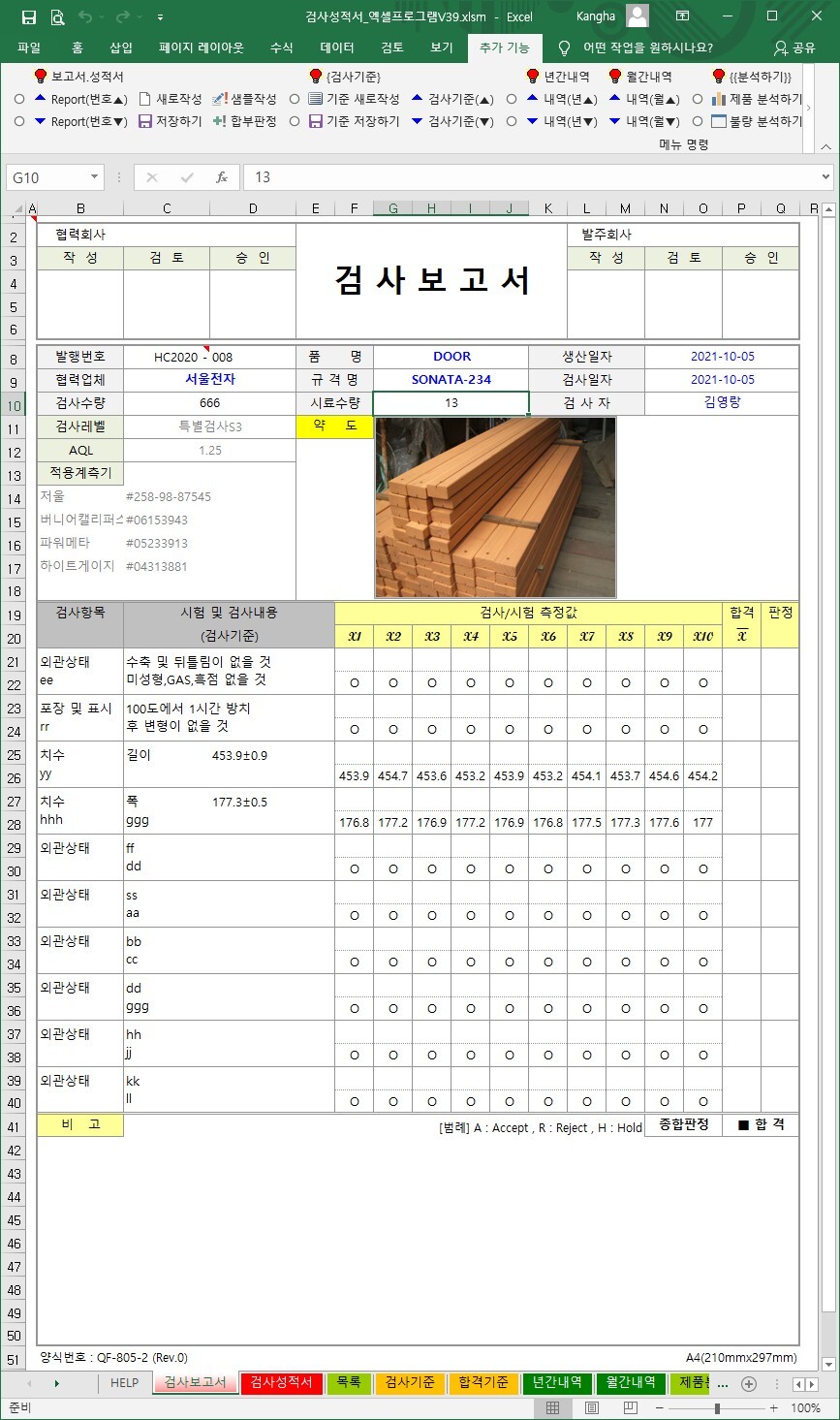

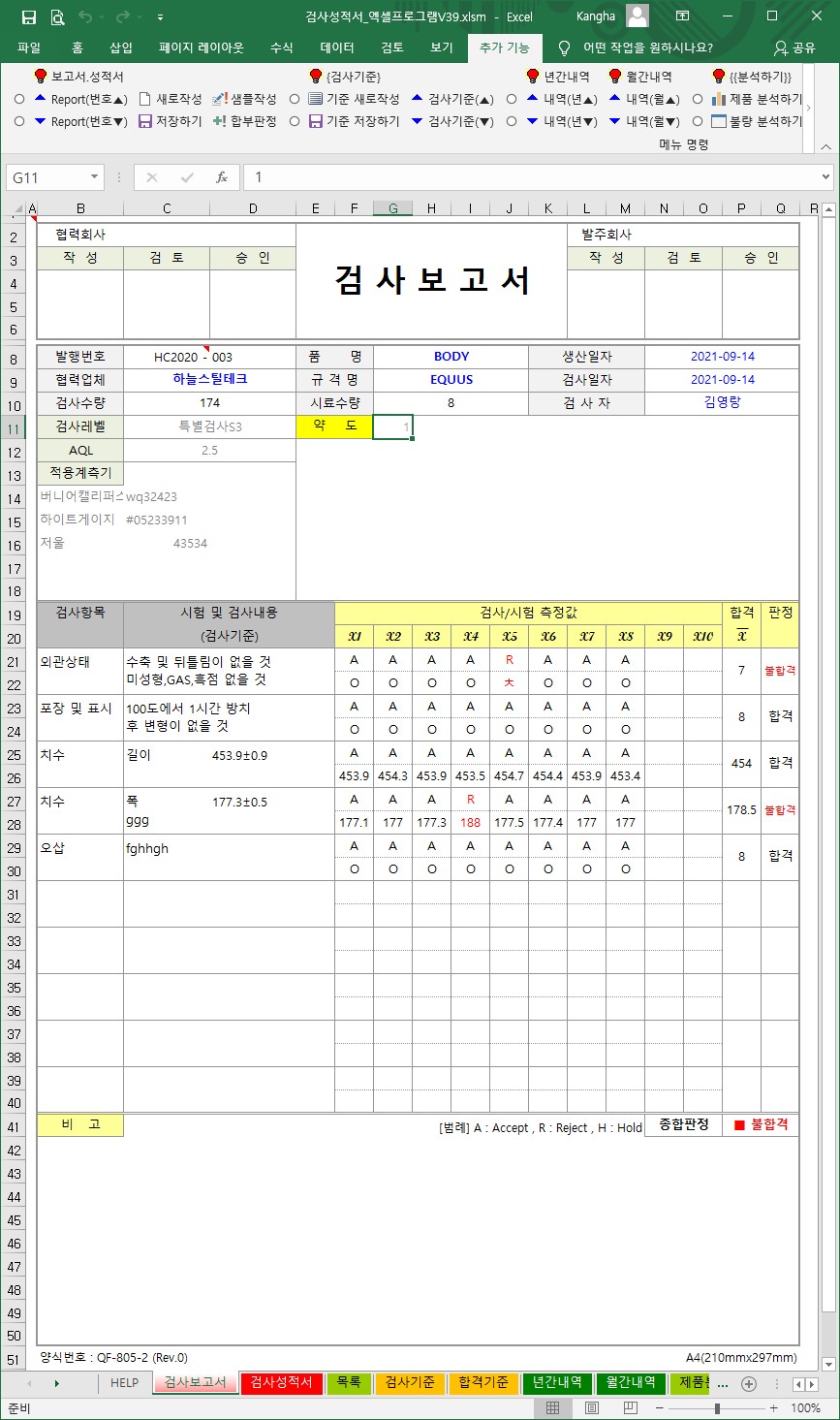

{검사보고서/검사성적서} : (작성내용 있음)

0. 메뉴버튼

   (1) [Report(번호▲)] : 발행번호를 기준으로 저장된 값을 찾아 옵니다.

   (2) [Report(번호▼)] : 발행번호를 기준으로 저장된 값을 찾아 옵니다.

   (3) [새로작성] : 신규로 작성할 수 있는 양식 상태로 나타냅니다.

   (4) [저장하기] : 작성된 값을 저장합니다.

   (5) [샘플작성] : 데이터를 샘플로 작성합니다. (숫자는 허용오차 범위내의 값 작성함)

   (6) [합부판정] : 합격/불합격 등의 수식을 나타냅니다.

    ※ {보고서}{성적서} 시트 공용으로 사용되는 메뉴입니다.



1. [새로작성]

   (1) 일련번호는 목록에 저장되어 있는 다음 번호로 자동으로 업데이트 됩니다.

   (2) 순서

       ① 품명, 규격, 협력업체(고객), 검사수량을 입력

           - 규격은 품명에 해당되는 규격만 나타납니다.

           - 협력업체/고객도 {검사기준} 시트에서 지정한 기업체만 나타냅니다.

       ② 생산일자/검사일자/검사자 등 입력

       ③ ([양식변경])-[새로작성]을 실행

       ④ 발행번호/시료수량/체크항목 등을 확인

       ⑤ 검사내용/측정값 등 입력

       ⑥ [합부판정][저장하기] 실행

   (3) 검사내용/측정값 입력

       ① 기본으로 작성되는 데이터는 랜덤으로 작성되는 샘플이기 때문에 측정/검사한 데이터를 입력하세요.

       ② 생산일자/검사일자 : 금일로 작성됨 - 변경가능

       ③ 시료수량/검사레벨/AQL/적용계측기는 설정된 값을 찾아서 나타냅니다. ({검사기준}시트 참조)

       ④ 검사/시험 측정값 입력 - 샘플로 작성되는 내용 무시하고 작성하시면 됩니다.

           - 각 항목의 아랫줄 ; 측정값 입력

           - 각 항목의 윗줄 ; (A:Accept, R:Reject, H:Hold)로 작성, 'A'가 아니면 불합격으로 판정

           - 아랫줄의 측정값에 따라 'A'/'R'로 판단함. 'O'가 아니면 'R'로 작성됨

           - (E21:E40셀) : 최소기준값/최대기준값이 있음. 규격에 따라 설정된 값 가져옴

       ⑤ 종합판정(P41셀) : 위의 각 항목에 한개 이상 불합격이 있을 경우 '불합격'으로 표시함

   (4) 기타 참고내용

       ① [새로작성] 버튼은 여러번 실행하여도 다른 셀에 영향을 주지 않습니다.

       ② 샘플 작성값은 시료크기(샘플수량)만큼 랜덤으로 합격수치내의 값을 자동으로 작성합니다.

       ③ 측정값은 소수점 자릿수도 맞추어 작성합니다.

       ④ 내용 및 값은 언제든지 수정하여도 됩니다.

       ⑤ 입력한 값(실측치)이 합격기준을 벗어나면 글자색이 빨간색으로 변경됩니다.

       ⑥ 불합격 글자도 빨간색으로 표시됩니다.

       ⑦ [샘플작성]을 실행하면 검사/시험 측정값을 모두 다시 작성합니다. (주의할 것)



2. [저장하기]

   (1) [저장하기]를 실행하면 작성된 내용을 저장합니다.

   (2) 만약 같은 발행번호로 이미 저장되어 있는 경우에는 변경저장 합니다.



3. [Report(번호▲)] [Report(번호▼)]

   {보고서} 또는 {성적서}를 순서대로 저장된 내용을 찾아 나타냅니다.

   ① 일련번호는 (A8셀)의 숫자를 기준으로 합니다.

   ② 발행번호의 앞자리는 (C4)셀에서 설정하세요.

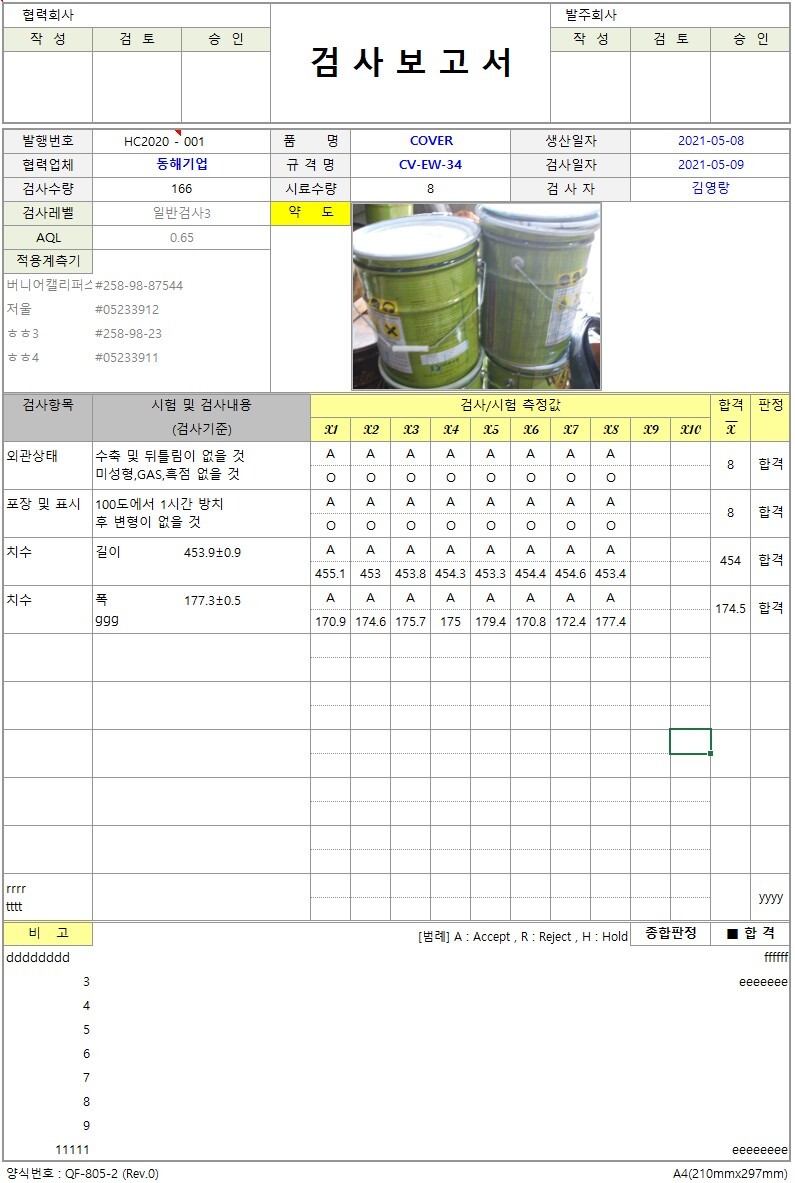

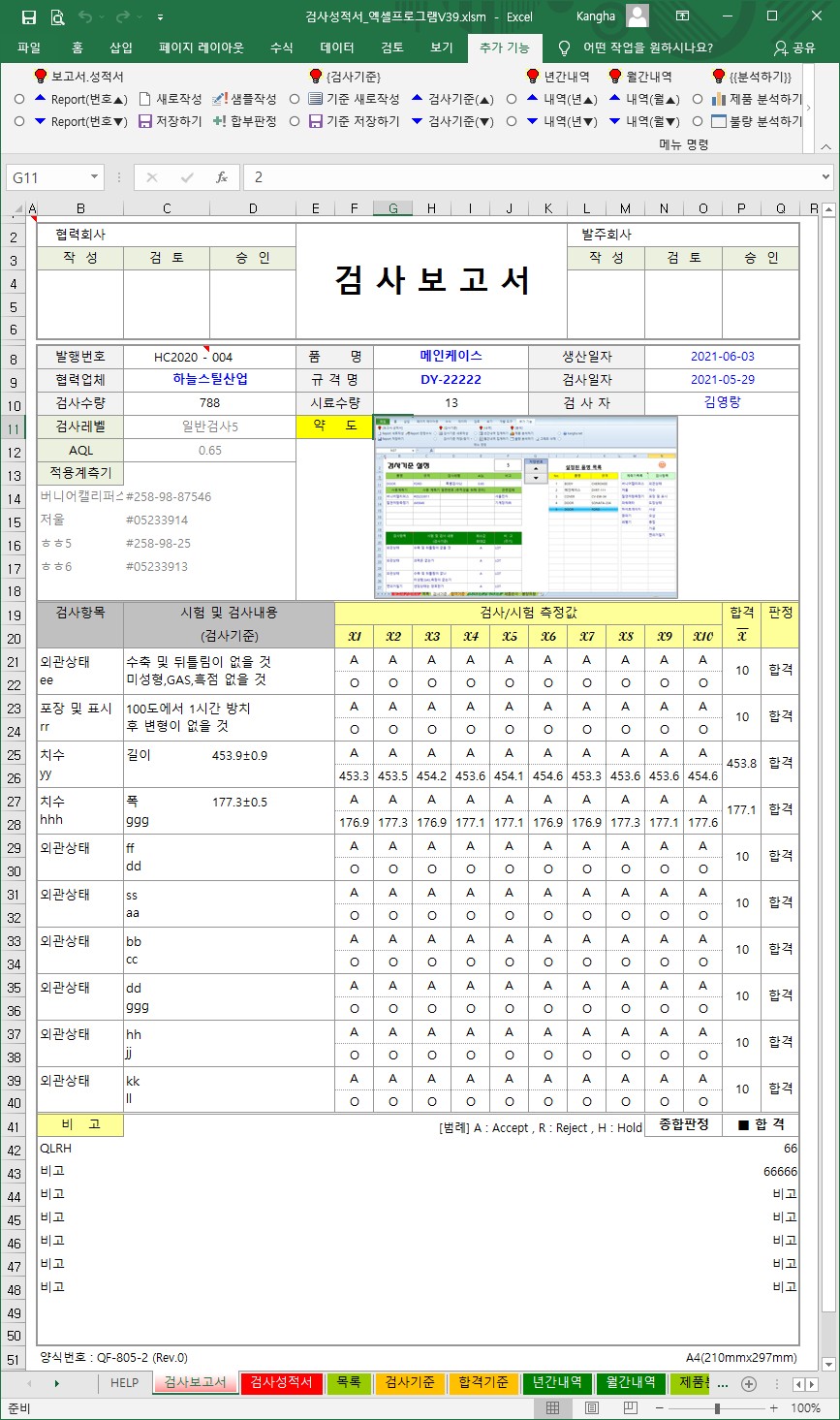

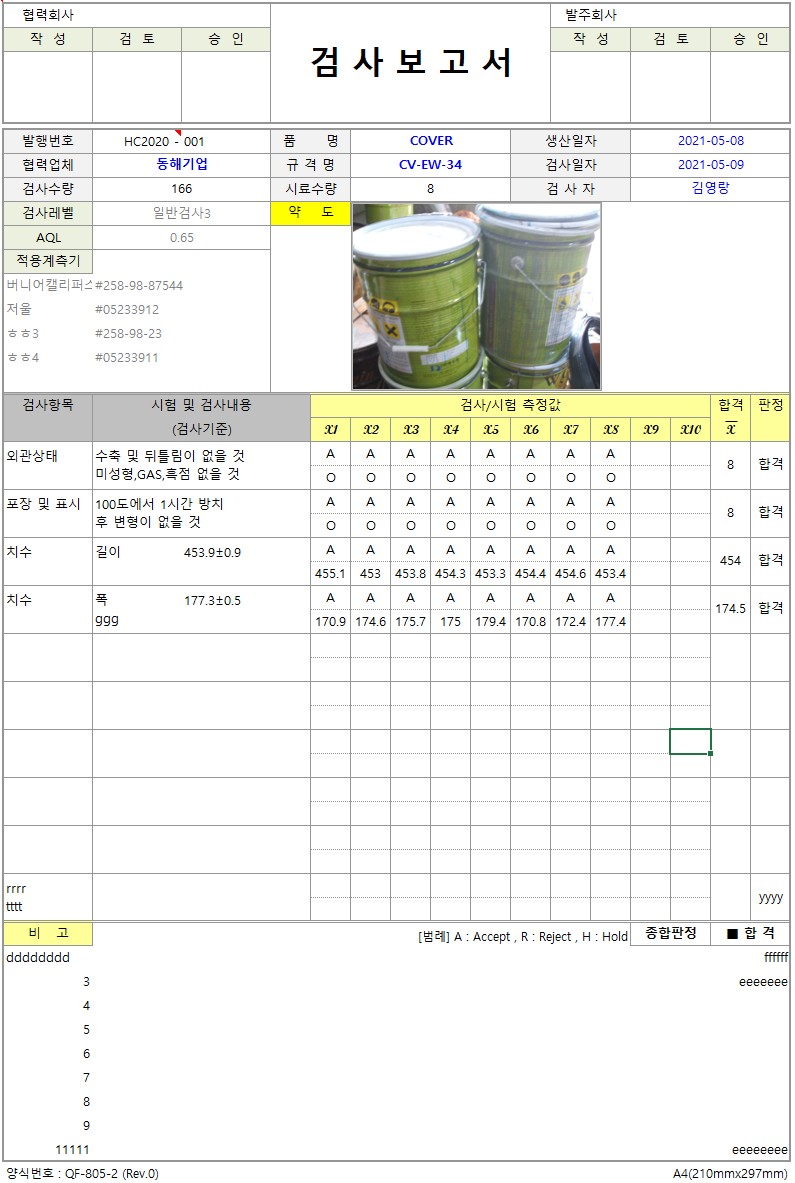

4. {보고서}시트의 개략도(그림파일)의 삽입

   (1) 그림파일은 이 파일이 있는 디렉토리에 "image" 폴더를 만들고 그림파일을 저장합니다.

       ① image 폴더에 해당 그림파일이 없으면 그림이 나타나지 않습니다.

   (2) 파일명은 "품명+규격.jpg" 이어야 합니다.

       ① 예를들면, 품명=과자, 규격=Ramyon 이라면 그림파일명은 "과자Ramyon.jpg" 입니다.

       ② 그림파일명은 별도로 입력하지 않습니다.

       ③ 해당 품명과 규격을 조합한 그림파일명으로 찾아 옵니다.

   (3) 원본 그림의 크기가 크더라도 {보고서}에 나타나는 크기는 (C9:K18셀)을 벗어나지 않습니다.

        그림파일의 용량을 가능하면 작게 만드시기 바랍니다.

   (4) 그림을 사용하지 않는다면 (9행~18행)을 숨기기하여 사용하여도 됩니다.

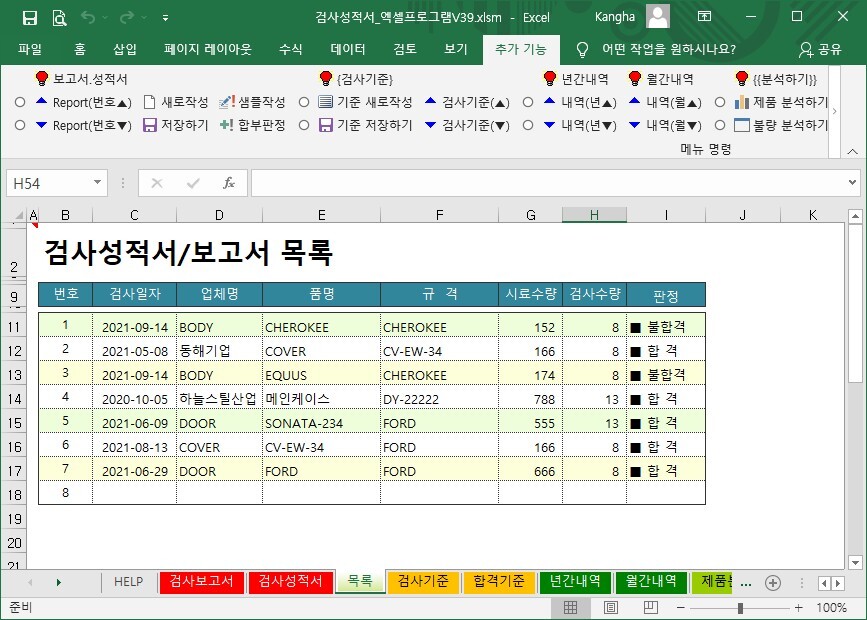

{목록}: (작성내용 없음)



{검사성적서}나 {검사보고서}를 작성하고 저장을 하면 자동으로 작성됩니다.

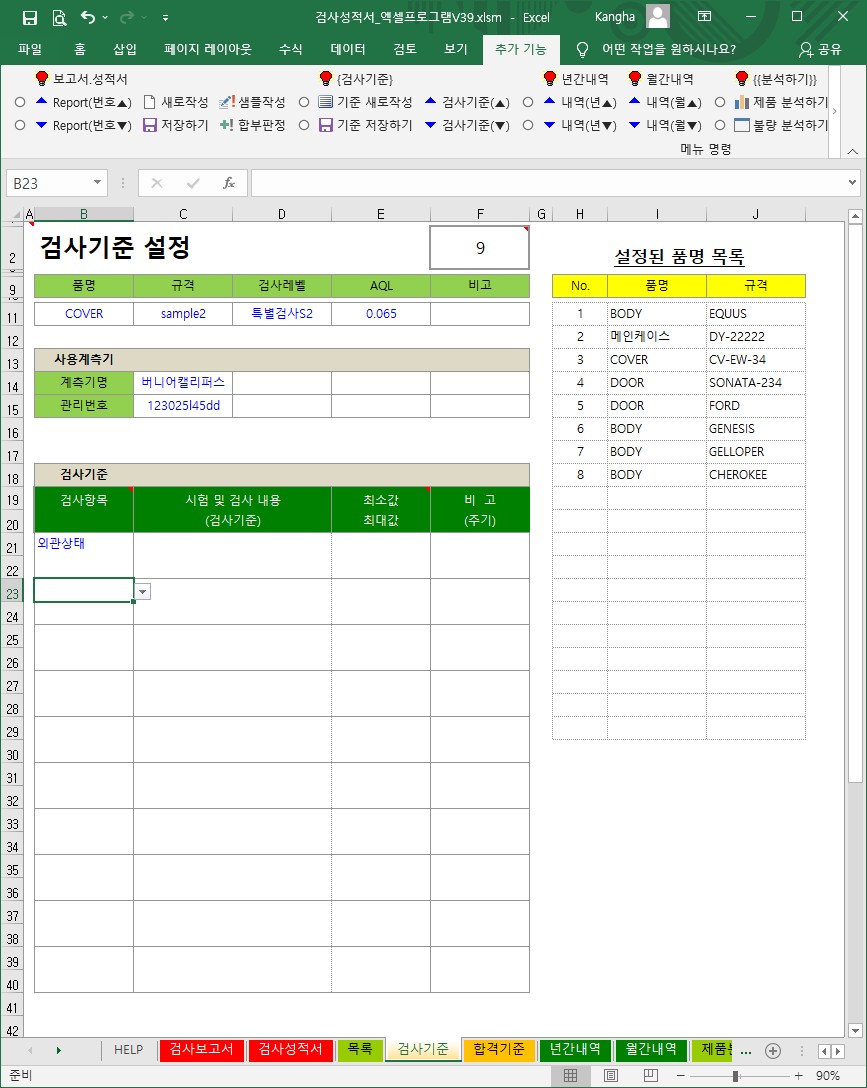

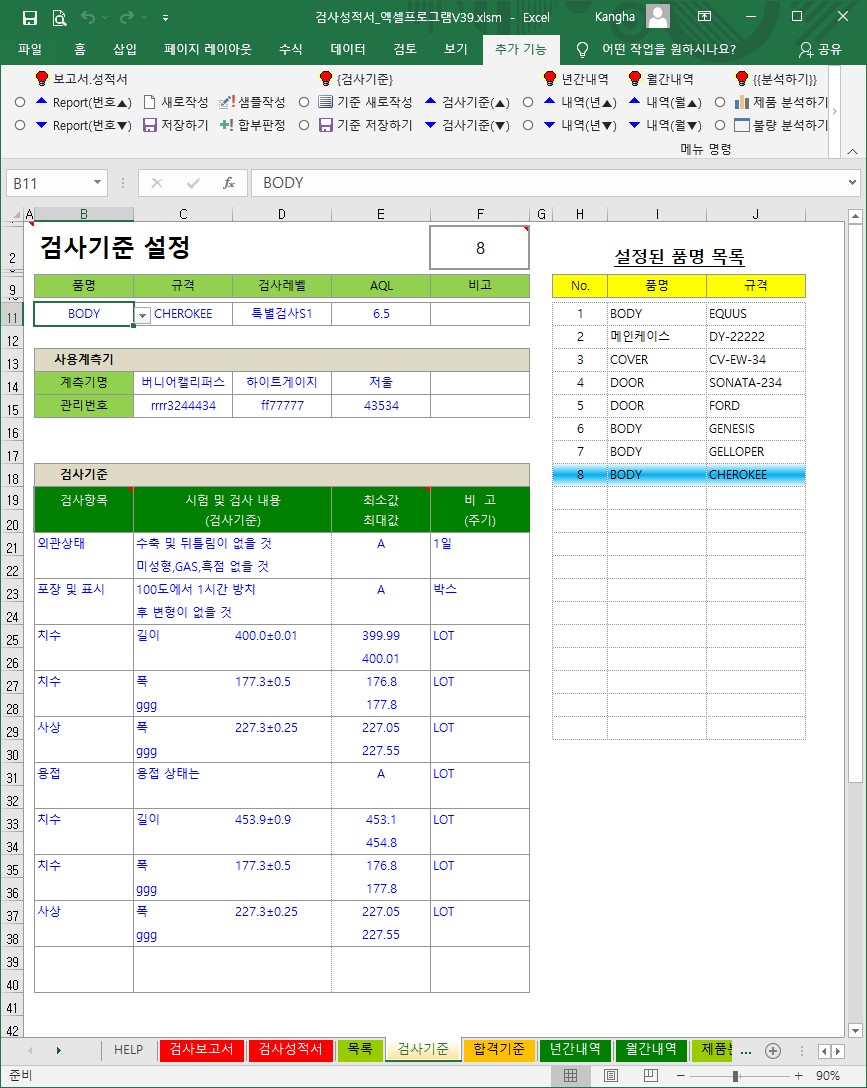

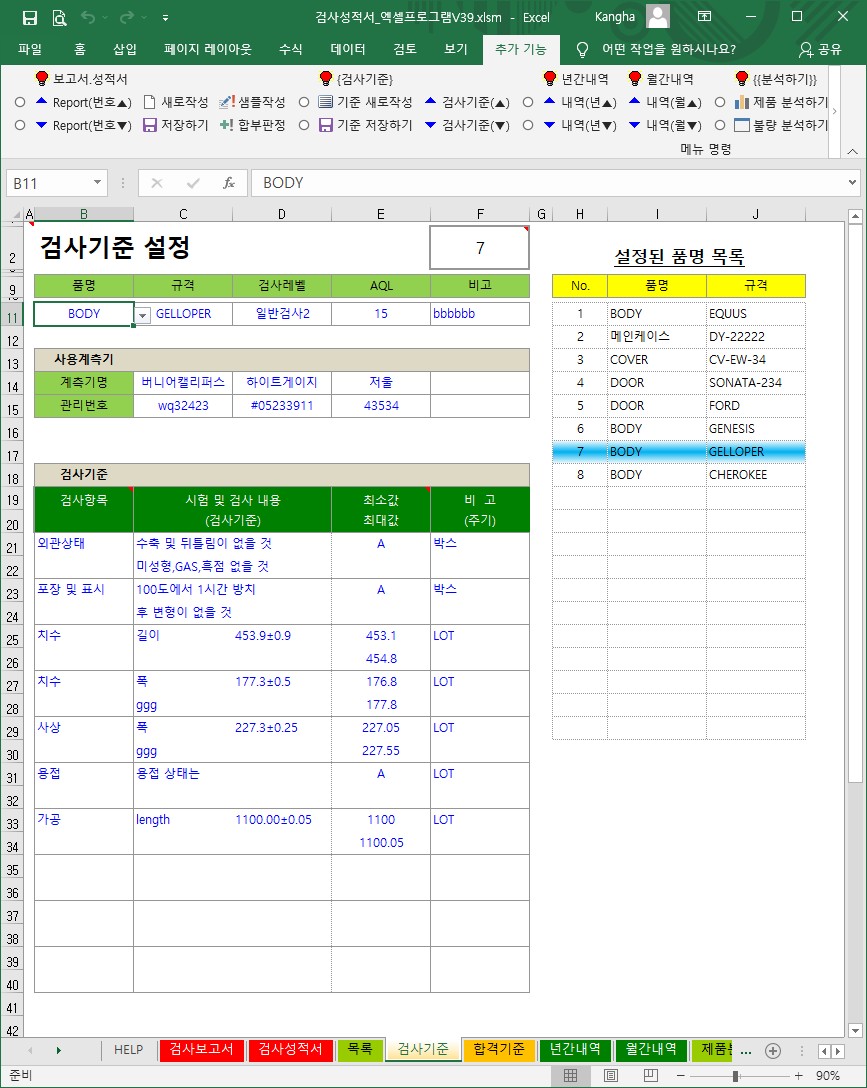

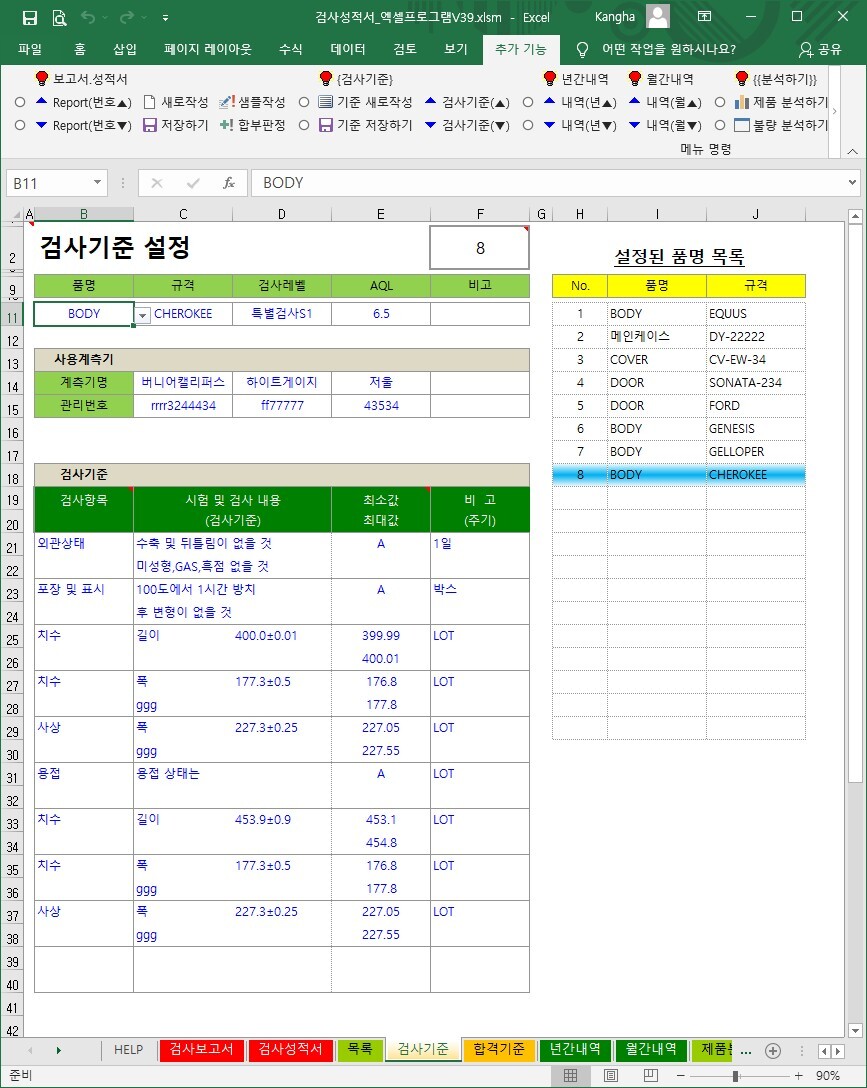

{검사기준} : (작성내용 있음)

0. 메뉴버튼

   (1) [기준 새로작성] : 새로운 검사기준을 작성할 수 있도록 준비함

   (2) [기준 저장하기] : 작성한 내용을 저장공간에 저장함

   (3) [검사기준(▲)][검사기준(▼)] : 저장된 내용을 찾아옴

   (4) [샘플내용 삭제] : 샘플로 작성된 내용을 모두 삭제합니다.

   (5) [Report양식변경) : {보고서}{성적서}를 번갈아가며 변경합니다.



1. [기준 새로작성]

   (1) 품목, 규격별로 검사항목, 기준 등을 설정하는 창입니다.

   (2) 1개 품목에 여러 개의 규격 입력 가능합니다.

   (3) 내용작성

       ① 관리번호(F2셀)는 자동으로 업데이트 됩니다.

       ② 품명, 규격을 입력하세요.

           - 품명/규격 등 작성 시는 철자에 유의하세요. Space에도 유의

       ③ 검사레벨, AQL, 사용계측기, 관련업체 등을 입력하세요.

           - 우측의 (계측기목록) 및 (검사항목)을 우선 작성하세요. (M11:N11셀 이하)

           - 계측기 일련번호는 본 제품을 측정시 사용하는 계측기 일련번호 작성

       ④ 허용공차가 없는 검사항목은 검사기준란의 윗칸(E21:E39셀)에 "A"를 입력하세요

       ⑤ 허용공차가 있는 경우에는 검사기준란의 상단에 최소값, 하단에 최대값을 입력하세요.

           - 예를들면, 453.0±0.5의 경우에는 상단에 452.5 하단에 453.5 를 입력하세요.

           - {검사보고서}{검사성적서} [새로작성]시 자동작성(랜덤 숫자)되는 값의 허용범위를

             좀더 작게 나타내고자 할 경우에는 범위값만 줄여주세요(452.8, 453.2 등)

   (4) 품목 및 규격마다 검사레벨과 AQL을 별도로 지정할 수 있습니다.



2. [기준 저장하기] / [검사기준(▲)][검사기준(▼)]

   (1) 찾을 경우에는 [검사기준(▲)][검사기준(▼)]를 이용하세요.

   (2) (H:J열)은 저장된 목록입니다.

   (3) 저장된 검사기준은 언제든지 변경할 수 있습니다.

       *내용을 변경하고 [기준 저장하기]를 실행하면 변경 저장됩니다.

   (4) 목록(H:J열)에서 파란색으로 표시된 셀은 현재 나타난 번호 입니다.



3. {검사보고서}{검사성적서} 시트는 함께 사용 가능합니다.

   (1) 번갈아 입력하여도 입력된 번호순에 따라 내용을 해당 시트에서 확인 가능 합니다.

   (2) [양식변경]을 실행하면 {검사보고서}{검사성적서}가 번갈아 바뀝니다.

   (3) 가능하면 한 종류만 사용하세요..



4. [샘플내용 삭제]

   (1) 최초에 샘플로 작성된 내용을 삭제 합니다.

   (2) 이 실행 메뉴는 다음에 파일을 실행시는 보이지 않습니다.

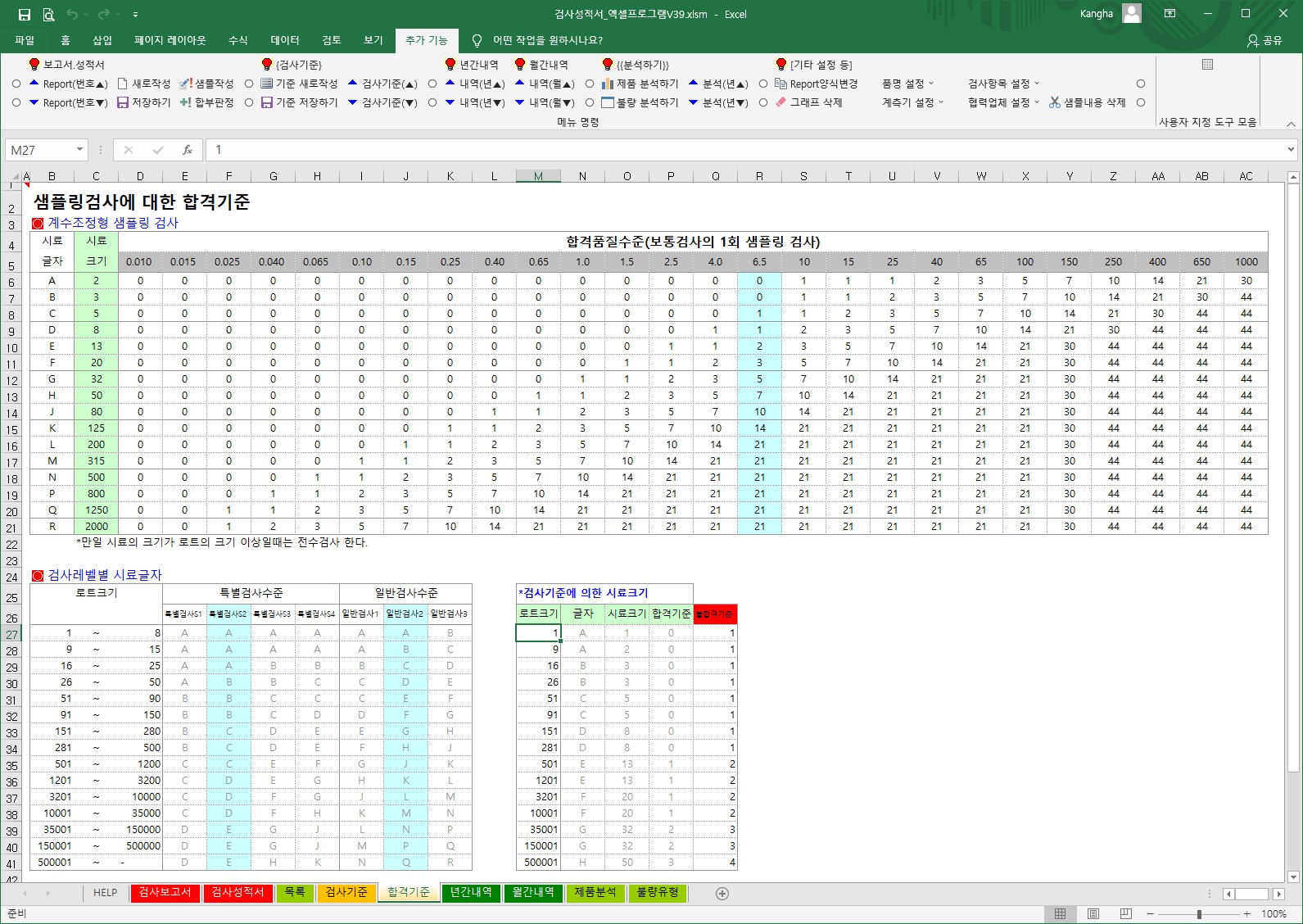

{합격기준} : (기준이 다를 경우 최초 작성)

0. 메뉴버튼 : 없음



1. (계수조정형 샘플링 검사) 등의 테이블은 KS를 기준으로 하였기 때문에 가능하면 그대로 사용하시기 바랍니다.

2. (검사기준에 의한 시료크기)는 성적서 작성시 검사레벨 및 AQL에 따라 자동으로 값을 찾아 옵니다.

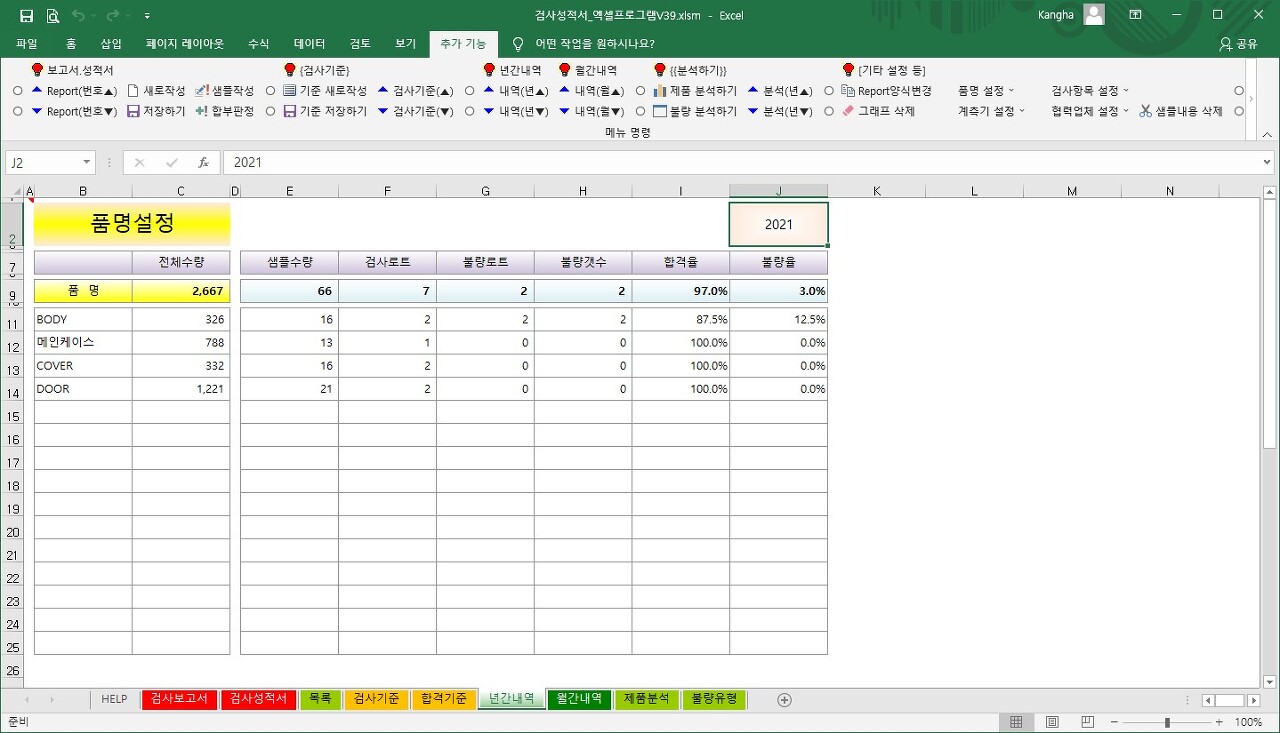

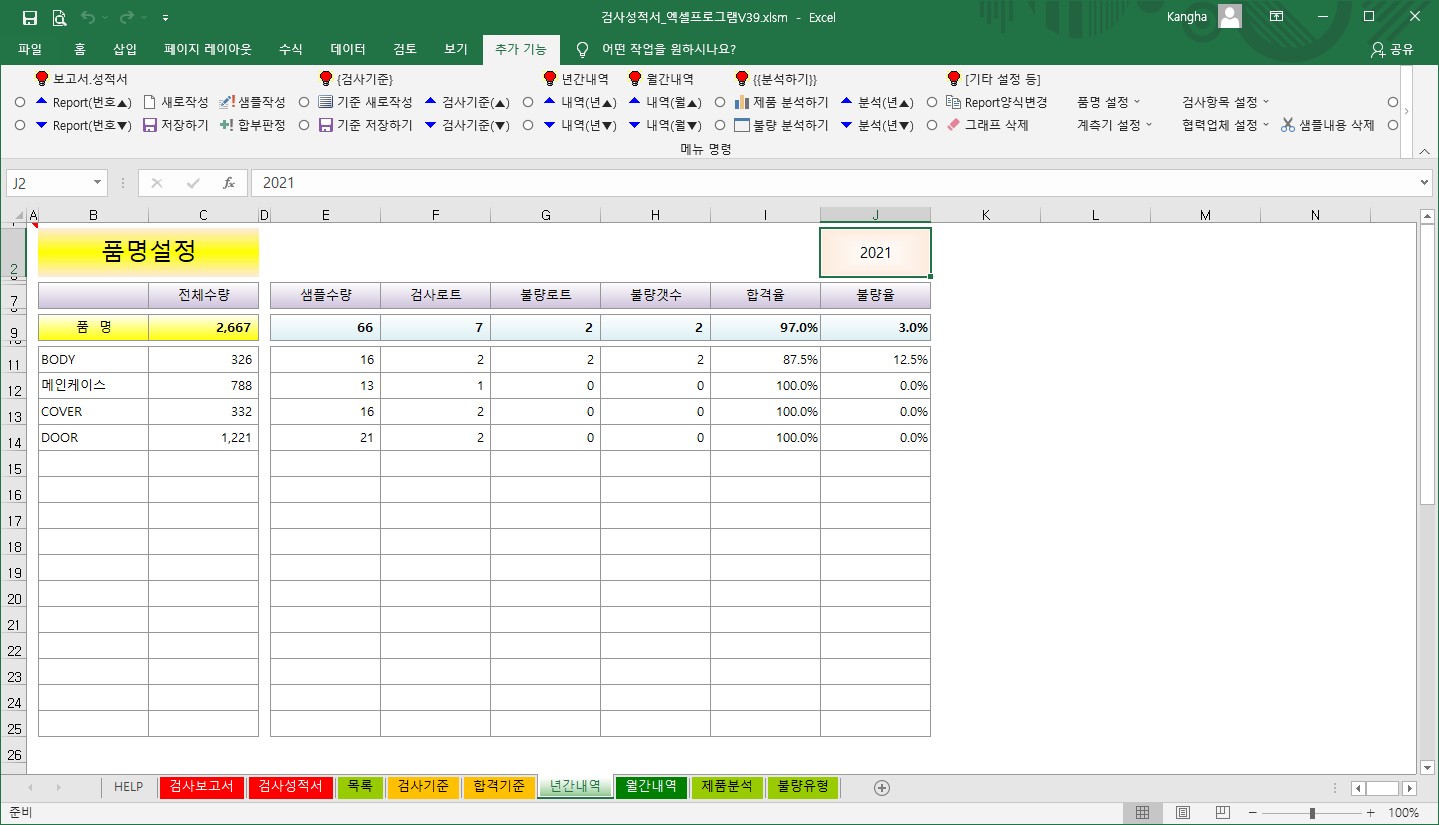

{년간내역} : (작성내용 없음)

0. 메뉴버튼

   (1) [내역(년▲)][내역(년▼)] : 해당년도(J2셀)의 모든 품목에 대한 데이터 계산함



1. 검사한 수량, 로트, 시료, 불량율의 데이터를 집계합니다.

2. (J2셀)은 년도를 나타냅니다.

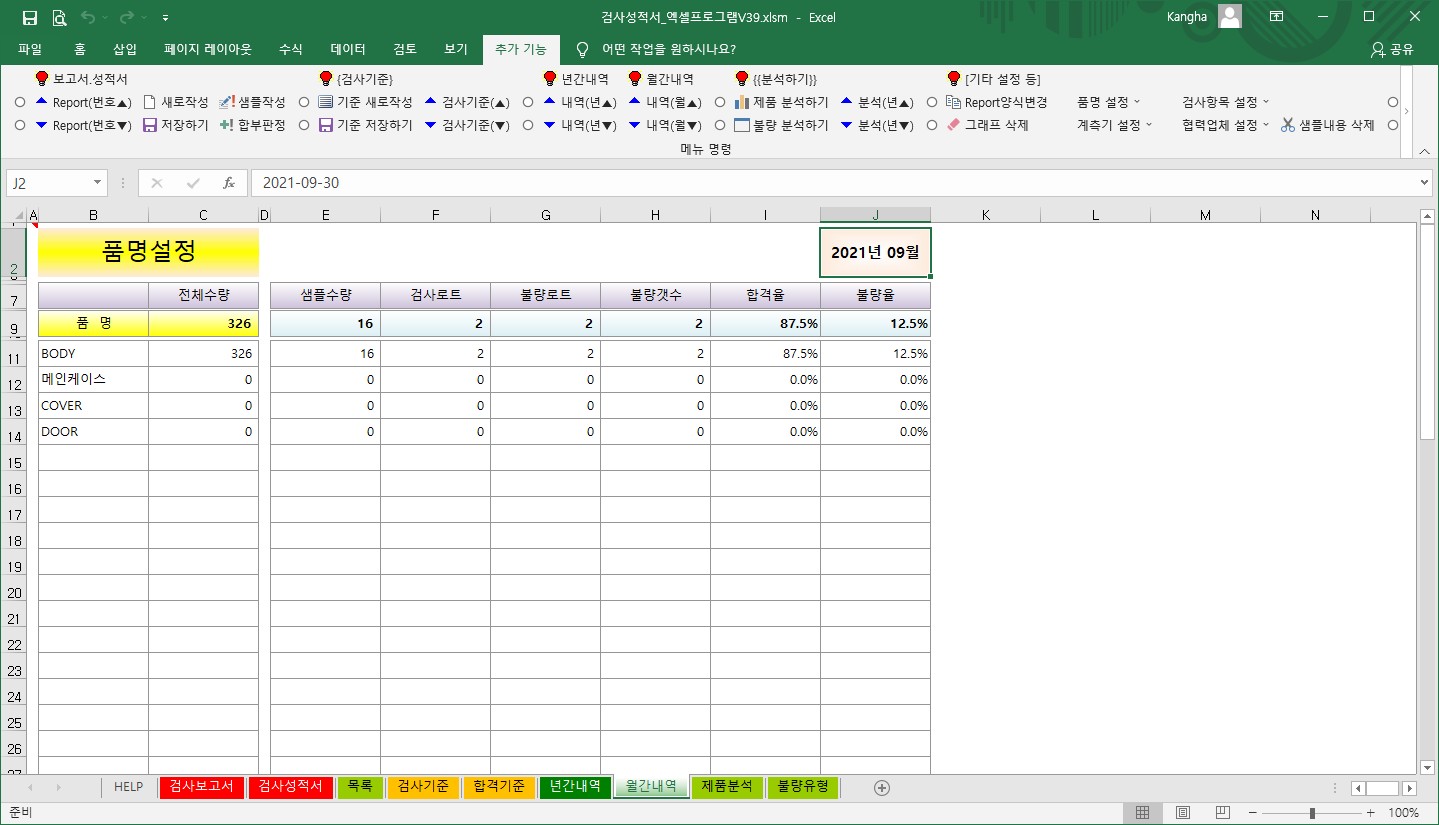

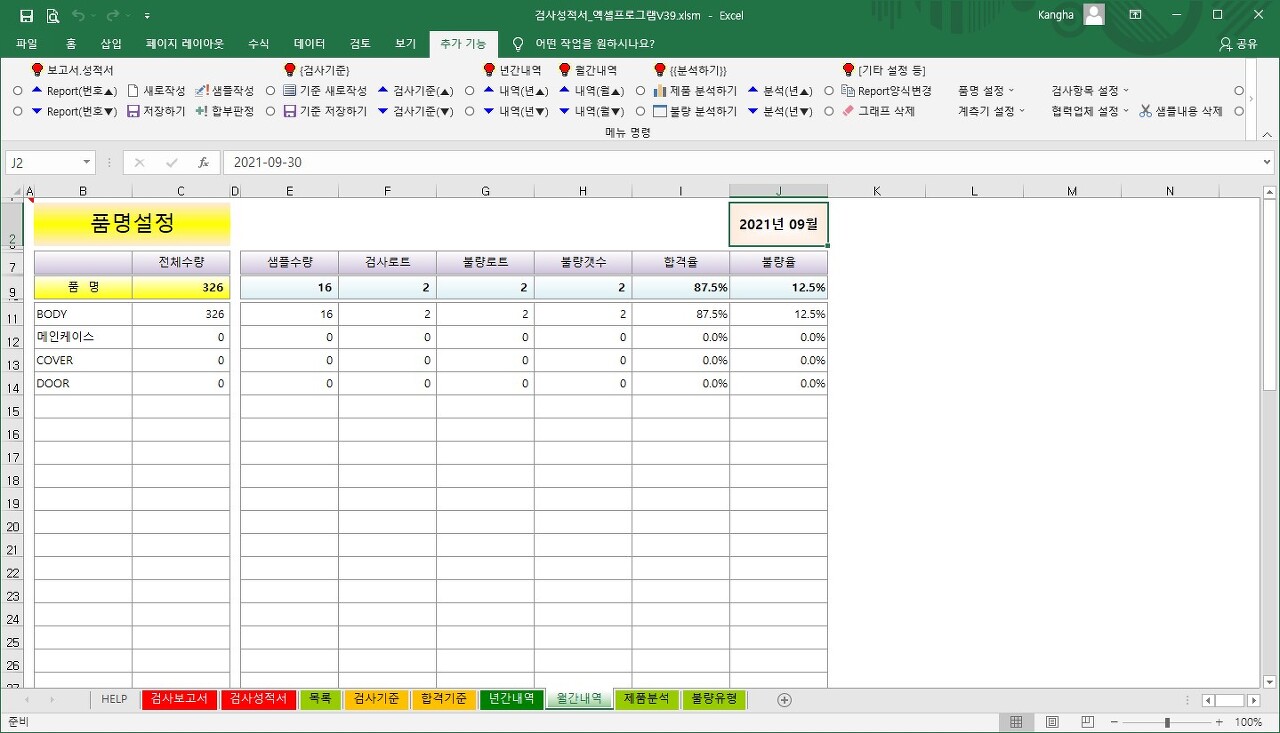

{월간내역} : (작성내용 없음)

0. 메뉴버튼

   (1) [내역(년▲)][내역(년▼)] : 해당 월(J2셀)의 모든 품목에 대한 데이터 계산함



1. 검사한 수량, 로트, 시료, 불량율의 데이터를 집계합니다.

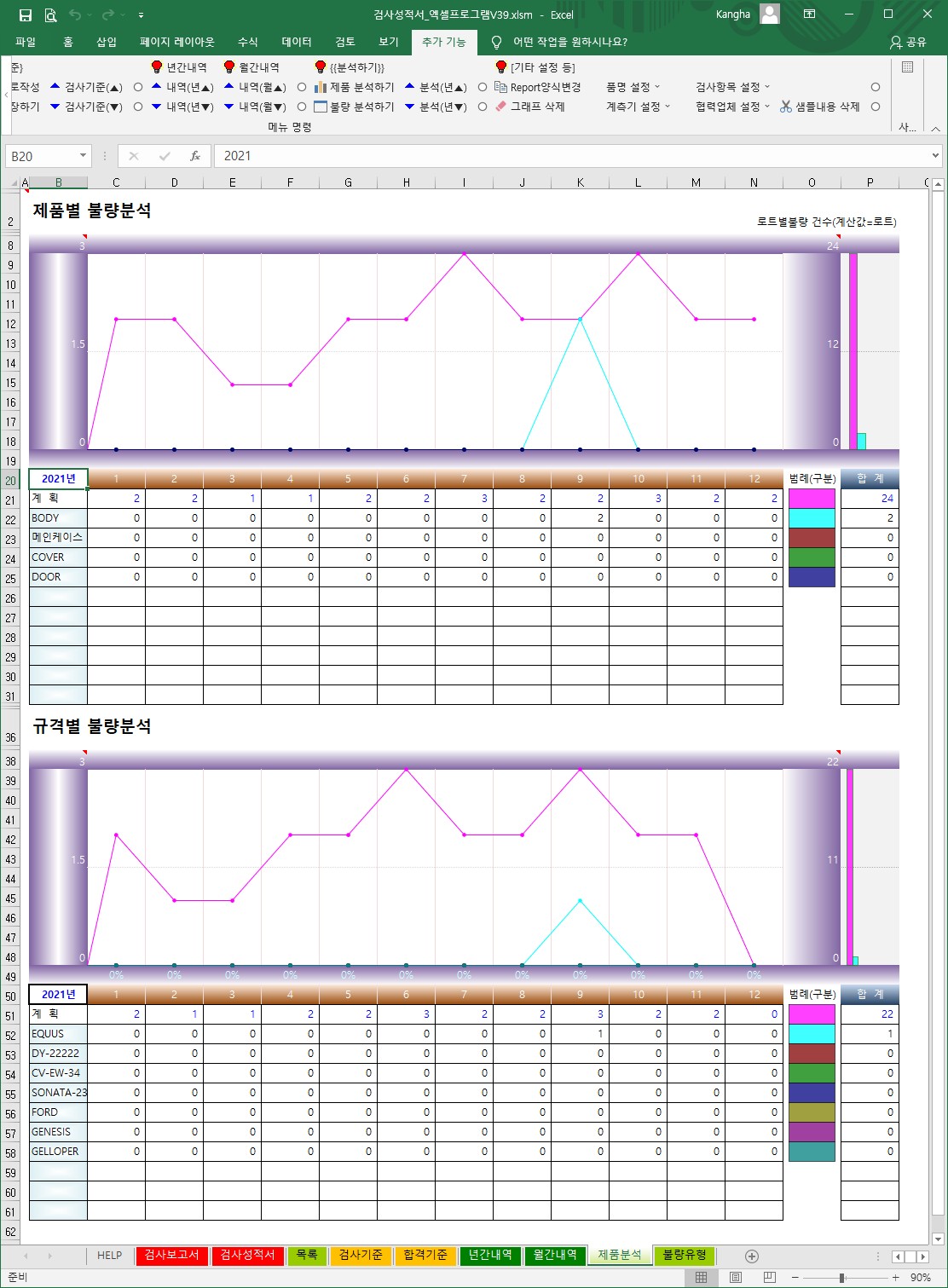

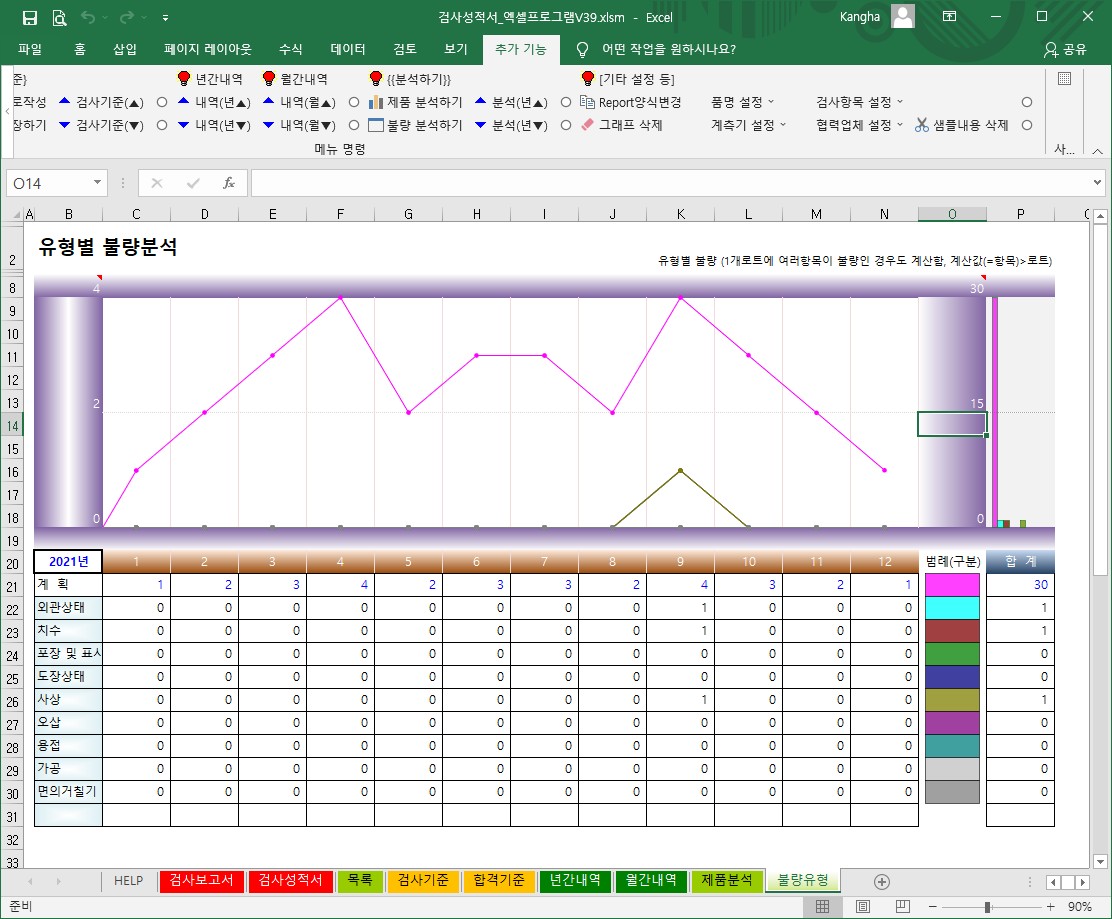

{제품분석}, {불량유형} : (작성내용 없음)

0. 메뉴버튼

   (1) [제품 분석하기] : 품명, 규격별로 년간데이터 추출함

   (2) [불량 분석하기] : 품명, 규격별로 년간데이터 추출함

   (3) [분석(년▲)][분석(년▼)] : 해당년도(B20,B50셀)의 모든 품목에 대한 데이터 찾음

   (4) [그래프 삭제] : 그려진 그래프 모두를 삭제합니다.



1. 불량 현황을 품명 및 규격별로 집계, 분석합니다.

2. 목표값(계획)을 작성하면 그래프가 함께 작성됩니다.

3. 로트별 불량에 대한 값을 계산합니다.

4. 그래프

   (1) 막대그래프는 합계 수량에 대한 그래프입니다.

   (2) 그래프는 10개항에 대해서 작성합니다.

   (3) 그래프가 너무 작게 보이면 최대값(B8, O8셀)을 작게 조정하세요.

   (4) 그래프 눈금 최대값(B8, O8셀)이 값보다 작으면 최대값으로 변경합니다.

   (5) 그래프는 지워도 언제든지 다시 나타낼 수 있습니다.

























현장에서 작성하는 일용직 현장노무비를 쉽고 간편하게 작성할 수 있는 파일입니다.

근태현황에 따른 노무비대장을 계산하고 재조정하여 이를 년간 데이터로 저장합니다.

각 공종별 인원에 대해 한번의 설정으로 작업일만 입력하면 노무비를 계산합니다.

언제든지 변경될 수 있는 각종 보험요율 및 갑근세 요율, 일당 면세 최대금액 등을 설정하여 정부방침에 따른 유연한 대처가 가능합니다.

노무비대장은 파일을 별도로 저장하여 보관 가능 합니다.

잘못 작성하였을 경우 수정하여 저장할 수 있습니다.











* 파일 실행 시 주의사항 (실행메뉴 나타내기)

1. 각 시트의 도움말은 (A1셀)에 메모로 작성되어 있습니다.

   (1) (A1셀)에 마우스를 올리면 나타납니다.

   (2) 기타 중요한 셀에도 메모가 작성되어 있습니다.

2. 파일을 실행 시 "매크로포함(이콘텐츠 사용)"으로 파일을 열어야 정상적으로 작동 합니다.

3. 파일을 실행하면 수식줄 아래 보안경고(옵션) 단추가 나타납니다.

    이 때 '옵션'을 클릭하고 "이콘텐츠 사용" 하여야 상단 메뉴의 [추가기능] 메뉴를 볼 수 있습니다.

4. 만약 보안경고(옵션)가 나타나지 않으면

   (1) 보안센터에서 설정을 변경하여야 합니다.

   (2) 리본메뉴 - Excel옵션 - 보안센터 - 보안센터설정 - 매크로설정 - 모든 매크로포함 (2007이하)

   (3) 파일 - 옵션 - 보안센터 - 보안센터설정 - 매크로설정 - 모든 매크로포함 (2010이상)

   (4) (2)의 내용이 어려우면 홈페이지의 공지사항을 참조하세요.

5. 본 파일은 엑셀2007 이상에서 사용 가능합니다. 2003이하는 안됨







===================

* 파일의 처음 실행순서

1. 샘플데이터로 충분한 연습을 합니다.

2. [샘플내용 삭제]를 실행하여 기존의 샘플을 삭제합니다.

   ① 일부 집계/분석 내용은 지워지지 않을수도 있으나

   ② 데이터 입력 후 집계/분석 실행하면 값이 변경됩니다.

3. {인원설정}시트에 설정내용 입력

   ① 매월 갑근세 해당자 및 보험료 해당자에 대해 설정하여야 합니다.

   ② [세금.보험료 확인]을 하면 자동으로 설정하지만 예외 등을 감안하여 재확인 하시기 바랍니다.

4. 데이터 입력-저장 순서

   ① {근태현황} 시트 내용입력

   ② {노무비대장} 시트 내용입력

   ③ {월간집계}{년간집계}{송금내역} 시트





















{근태현황} : (작성내용 있음)

0. 메뉴버튼

   (1) [전체인원 저장정보 보기] : 현재 저장된 인원의 현황을 나타냅니다.

   (2) [출력인원 변경] : 근태 입력(작성)도중 인원의 추가 등으로 출력인원을 변경할 경우

   (3) [새로(인원선택)] : 기존 작성된 {근태현황} 내역을 지우고 새로운 출력인원을 선택하는 시트를 나타냅니다.

   (4) [근태 합계계산] : 상단과 좌측의 합계의 계산식을 나타냅니다.

   (5) [근태 작성하기] : 근태현황을 작성합니다.

   (6) [노무비 작성] : 근태내역을 저장하고 노무비 시트로 이동합니다. 4대보험 확인할 것

   (7) [노무비 계산] : [노무비 작성] 후 변경/수정 내용에 따라 노무비/세금 등을 다시 계산함.

   (8) [노무비 저장] : 노무비 내역을 저장함

   (9) [월별(▲▼)] : 월별로 순차적으로 변경하면서 값을 나타냅니다.

  (10) [전체팀 인쇄] : 전체내용 인쇄

  (11) [팀별로 인쇄] : 틸별로 다른 페이지로 인쇄

  (12) [금월데이터 삭제] : 금월 데이터만 삭제 가능합니다.



1. [전체인원 저장정보 보기]

   (1) 현재 저장된 인원의 현황을 나타냅니다.

   (2) 내용을 수정 하시면 반드시 [전체인원 수정정보 저장]을 실행하시기 바랍니다.



2. [1 새로(인원선택)]

   (1) {인원설정} 시트의 내용작성

        ① 목록의 순서는 {인원설정} 시트의 작성순서와 동일 합니다.

        ② (금월적용)란에 해당인원을 선택하세요. 선택한 인원만 {근태현황}으로 이동합니다.

        ③ 최초 작성의 경우 : [샘플내용 삭제] 실행시

            "근태집계를 최초로 작성하는 날짜를 입력하세요. " 가 팝업으로 나타나면

            (예) 2021-12-01 , 12/1 등으로 근태현황 작성일을 입력합니다.



3. [2 근태 작성하기]

   (1) {인원설정}에서 체크한 인원만 리스트를 작성 합니다.

   (2) 인원 목록은 여기에서 작성하지 않습니다.

        ① {인원설정} 시트에서 작성된 내용을 그대로 이 시트로 가져 옵니다.

        ② [근태 작성하기] 실행 이전에 {인원설정} 시트의 (금월적용)(F열)란부터 확인 바랍니다.

        ③ 이번달에 내용을 입력할 인원만 {인원설정}시트의 (금월적용)(F열)란에 체크(O)하시기 바랍니다.

   (3) 일자의 표시는 일요일인 경우와 공휴일로 설정된 경우에는 셀 색깔을 다르게 나타납니다.

   (4) 근태의 공수는 해당인원에 맞게 입력하여야 합니다. (0.5, 1, 1.5, 2 .... 등)

   (5) 근태를 작성할 해당인원을 체크하시기 바랍니다.

   (6) 일련번호 및 작성월은 자동으로 다음달로 나타냅니다.



4. [출력인원 변경]

   (1) 근태현황을 작성한 후 (작성도중) 다른인원을 추가할 경우에는

        ① {인원설정} 시트에 해당인원을 추가하고,

        ② {인원설정} 시트에서 해당인원의 (금월적용)(F열)란에 "O"표시 후

        ③ [출력인원 변경]을 실행하여 변경하세요.

        ④ 작성하지 않을 작업자가 포함되어 있다면 우선 (금월적용)(F열)에서 "O"를 삭제하고

            {근태현황} 시트의 작성된 내용은 행삭제를 하여 해당작업자 전체를 삭제하여야 합니다.

   (2) (금월적용)의 체크 내용 변경시 추가 체크 내용을 {근태작성} 시트에 추가합니다.

   (3) (추가인원)은 아래쪽으로 추가됩니다.



5. [근태 합계계산]

   (1) 합계의 계산수식을 나타냅니다.

   (2) 수식을 지우거나 변경하지는 않습니다.

   (3) 사용도중 사용자에 의해 변경되었을 경우 한번 실행해 주시기 바랍니다.



6. [3 노무비 작성]

   (1) [노무비 작성] 실행 시 작성한 {근태현황}을 저장하고, 근태내용을 {노무비대장}으로 가져옵니다.

       ① 근태의 데이터가 {근태현황}시트에서 작성되어 저장되어 있어야 합니다.

       ② {근태현황} 시트의 근태 내용을 기준으로 작성합니다.

   (2) (적용설정-4대보험, 임금계산 및 지급금액)은 자동계산하여 나타냅니다.

   (3) 4대보험 적용은 적용내용이 실제와 다른 경우에는 이 시트에서 변경하시기 바랍니다.

         "O" 삭제 또는 "O" 삽입하여야 합니다.

   (4) (단가)는 월정금액으로 설정된 인원의 경우에는 해당 공수로 나누어 계산됩니다.

   (5) 적용나이 계산

        ① 작성월을 기준으로 적용나이로 계산됩니다.

        ② {인원설정}의 주민번호를 기준으로 합니다.

   (6) 작성하는 셀(지급입력-AD열, 공제입력-AH:Ai열)

       ① (직접입력)하는 셀만 작성한 후

       ② [4 노무비 계산]을 실행합니다.

   (3) 일자의 표시는 일요일인 경우에는 날짜가 빨간색 셀로 나타납니다.

   (4) [5 노무비 저장]을 실행하여야 현재의 값을 저장합니다.



7. 저장내용 찾아보기

   (1) [월별▲▼]을 실행시 순차적으로 월을 변경하고 저장된 내용을 나타냅니다.

   (2) 저장되지 않은 월로는 이동하지 않습니다.

   (3) 반드시 [월별▲▼]은 해당 화면에서 다시 실행하여야 합니다.



8. [(제출용) 파일]

   (1) 버튼을 누르면 본 파일이 위치한 폴더에 새로운 파일을 만듭니다.

   (2) 파일이 있다면 덮어쓰기를 합니다.



9. [인쇄]

   (1) [전체공종인쇄] : 현재의 내용을 모두 인쇄 합니다.

   (2) [공종별로인쇄] : 현재의 내용을 공종별로 페이지를 구분하여 인쇄합니다.



10. 각 보험료 적용방식

   (1) 보험료 적용

       ① 건강보험/장기요양보험 : - 해당되는 인원만 "o" 또는 "O" 표시 하세요.

           - 보험료 납부조건만 해당되면 건강보험료 공제.

       ② 건강보험 / 장기요양 / 국민연금 보험료 공제 관련

           - 최초 입사자(출근)의 경우  (x - 계산에 미포함)

             ⓐ 월 8일 이상 근무한 경우 보험료공제

             ⓑ 해당월에 8일 미만 출근하면 보험료공제 않함

       ③ 고용보험료 공제 관련

           - 1일이라도 근무시 공제함

   (2) 국민연금 : - 해당되는 인원만 "O" 표시 하세요.

       ① 만 60세이상(주민등록 생년월일 기준)이면 국민연금 공제 안함

       ② 국민연금 상한액및 하한액은 설정하세요.

   (3) 고용보험 : - 해당되는 인원만 "o" 또는 "O" 표시 하세요.

       ① 만 65세(주민등록번호 기준)공제 안함

       ② 외국인 근로자 - 공제안함

       ③ 금액/근무일자에 관계없이 모두 공제























{근태.노무비} : (작성내용 있음)

0. 메뉴버튼

   (1) [전체인원 저장정보 보기] : 현재 저장된 인원의 현황을 나타냅니다.

   (2) [출력인원 변경] : 근태 입력(작성)도중 인원의 추가 등으로 출력인원을 변경할 경우

   (3) [새로(인원선택)] : 기존 작성된 {근태현황} 내역을 지우고 새로운 출력인원을 선택하는 시트를 나타냅니다.

   (4) [근태 합계계산] : 상단과 좌측의 합계의 계산식을 나타냅니다.

   (5) [근태 작성하기] : 근태현황을 작성합니다.

   (6) [노무비 작성] : 근태내역을 저장하고 노무비 시트로 이동합니다. 4대보험 확인할 것

   (7) [노무비 계산] : [노무비 작성] 후 변경/수정 내용에 따라 노무비/세금 등을 다시 계산함.

   (8) [노무비 저장] : 노무비 내역을 저장함

   (9) [월별(▲▼)] : 월별로 순차적으로 변경하면서 값을 나타냅니다.

  (10) [전체팀 인쇄] : 전체내용 인쇄

  (11) [팀별로 인쇄] : 틸별로 다른 페이지로 인쇄

  (12) [금월데이터 삭제] : 금월 데이터만 삭제 가능합니다.



1. [전체인원 저장정보 보기]

   (1) 현재 저장된 인원의 현황을 나타냅니다.

   (2) 내용을 수정 하시면 반드시 [전체인원 수정정보 저장]을 실행하시기 바랍니다.



2. [1 새로(인원선택)]

   (1) {인원설정} 시트의 내용작성

        ① 목록의 순서는 {인원설정} 시트의 작성순서와 동일 합니다.

        ② (금월적용)란에 해당인원을 선택하세요. 선택한 인원만 {근태현황}으로 이동합니다.

        ③ 최초 작성의 경우 : [샘플내용 삭제] 실행시

            "근태집계를 최초로 작성하는 날짜를 입력하세요. " 가 팝업으로 나타나면

            (예) 2021-12-01 , 12/1 등으로 근태현황 작성일을 입력합니다.



3. [2 근태 작성하기]

   (1) {인원설정}에서 체크한 인원만 리스트를 작성 합니다.

   (2) 인원 목록은 여기에서 작성하지 않습니다.

        ① {인원설정} 시트에서 작성된 내용을 그대로 이 시트로 가져 옵니다.

        ② [근태 작성하기] 실행 이전에 {인원설정} 시트의 (금월적용)(F열)란부터 확인 바랍니다.

        ③ 이번달에 내용을 입력할 인원만 {인원설정}시트의 (금월적용)(F열)란에 체크(O)하시기 바랍니다.

   (3) 일자의 표시는 일요일인 경우와 공휴일로 설정된 경우에는 셀 색깔을 다르게 나타납니다.

   (4) 근태의 공수는 해당인원에 맞게 입력하여야 합니다. (0.5, 1, 1.5, 2 .... 등)

   (5) 근태를 작성할 해당인원을 체크하시기 바랍니다.

   (6) 일련번호 및 작성월은 자동으로 다음달로 나타냅니다.



4. [출력인원 변경]

   (1) 근태현황을 작성한 후 (작성도중) 다른인원을 추가할 경우에는

        ① {인원설정} 시트에 해당인원을 추가하고,

        ② {인원설정} 시트에서 해당인원의 (금월적용)(F열)란에 "O"표시 후

        ③ [출력인원 변경]을 실행하여 변경하세요.

        ④ 작성하지 않을 작업자가 포함되어 있다면 우선 (금월적용)(F열)에서 "O"를 삭제하고

            {근태현황} 시트의 작성된 내용은 행삭제를 하여 해당작업자 전체를 삭제하여야 합니다.

   (2) (금월적용)의 체크 내용 변경시 추가 체크 내용을 {근태작성} 시트에 추가합니다.

   (3) (추가인원)은 아래쪽으로 추가됩니다.



5. [근태 합계계산]

   (1) 합계의 계산수식을 나타냅니다.

   (2) 수식을 지우거나 변경하지는 않습니다.

   (3) 사용도중 사용자에 의해 변경되었을 경우 한번 실행해 주시기 바랍니다.



6. [3 노무비 작성]

   (1) [노무비 작성] 실행 시 작성한 {근태현황}을 저장하고, 근태내용을 {노무비대장}으로 가져옵니다.

       ① 근태의 데이터가 {근태현황}시트에서 작성되어 저장되어 있어야 합니다.

       ② {근태현황} 시트의 근태 내용을 기준으로 작성합니다.

   (2) (적용설정-4대보험, 임금계산 및 지급금액)은 자동계산하여 나타냅니다.

   (3) 4대보험 적용은 적용내용이 실제와 다른 경우에는 이 시트에서 변경하시기 바랍니다.

         "O" 삭제 또는 "O" 삽입하여야 합니다.

   (4) (단가)는 월정금액으로 설정된 인원의 경우에는 해당 공수로 나누어 계산됩니다.

   (5) 적용나이 계산

        ① 작성월을 기준으로 적용나이로 계산됩니다.

        ② {인원설정}의 주민번호를 기준으로 합니다.

   (6) 작성하는 셀(지급입력-AD열, 공제입력-AH:Ai열)

       ① (직접입력)하는 셀만 작성한 후

       ② [4 노무비 계산]을 실행합니다.

   (3) 일자의 표시는 일요일인 경우에는 날짜가 빨간색 셀로 나타납니다.

   (4) [5 노무비 저장]을 실행하여야 현재의 값을 저장합니다.



7. 저장내용 찾아보기

   (1) [월별▲▼]을 실행시 순차적으로 월을 변경하고 저장된 내용을 나타냅니다.

   (2) 저장되지 않은 월로는 이동하지 않습니다.

   (3) 반드시 [월별▲▼]은 해당 화면에서 다시 실행하여야 합니다.



8. [(제출용) 파일], [신고용 파일]

   (1) 버튼을 누르면 본 파일이 위치한 폴더에 새로운 파일을 만듭니다.

   (2) 파일이 있다면 덮어쓰기를 합니다.

   (3) (고용보험 신고용) 파일 및 (퇴직공제 신고용) 파일을 작성합니다.



9. [인쇄]

   (1) [전체공종인쇄] : 현재의 내용을 모두 인쇄 합니다.

   (2) [공종별로인쇄] : 현재의 내용을 공종별로 페이지를 구분하여 인쇄합니다.



10. 각 보험료 적용방식

   (1) 보험료 적용

       ① 건강보험/장기요양보험 : - 해당되는 인원만 "o" 또는 "O" 표시 하세요.

           - 보험료 납부조건만 해당되면 건강보험료 공제.

       ② 건강보험 / 장기요양 / 국민연금 보험료 공제 관련

           - 최초 입사자(출근)의 경우  (x - 계산에 미포함)

             ⓐ 월 8일 이상 근무한 경우 보험료공제

             ⓑ 해당월에 8일 미만 출근하면 보험료공제 않함

       ③ 고용보험료 공제 관련

           - 1일이라도 근무시 공제함

   (2) 국민연금 : - 해당되는 인원만 "O" 표시 하세요.

       ① 만 60세이상(주민등록 생년월일 기준)이면 국민연금 공제 안함

       ② 국민연금 상한액및 하한액은 설정하세요.

   (3) 고용보험 : - 해당되는 인원만 "o" 또는 "O" 표시 하세요.

       ① 만 65세(주민등록번호 기준)공제 안함

       ② 외국인 근로자 - 공제안함

       ③ 금액/근무일자에 관계없이 모두 공제

















{전체(월)}(팀별(월)} : (작성내용 없음)

0.메뉴버튼

   (1) [▲▼(월)], [▲▼(월)] : 공종별 개인의 노무비를 정열합니다.



1. 작성월 순차적으로 내용을 찾아 나타냅니다.

2. 공종별로 구분하여 소계하여 나타냅니다.



















{팀별/개인별/월별(년)} : (작성내용 없음)

0.메뉴버튼

   (1) [▲▼(년)] : 공종별 개인의 노무비를 정열합니다.



1. [▲▼(년)] 실행 시 작성년 순차적으로 내용을 찾아 나타냅니다.

2. 공종별로 구분하여 소계하여 나타냅니다.











{송금내역} : (작성내용 없음)

0.메뉴버튼

   (1) [▲▼(월)] : 거래은행, 계좌번호 등을 포함하여 개인별 노무비를 나타냅니다.



1. 현재 {노무비대장}에 있는 내용을 각 개인별로 분류하고 계좌번호를 나타냅니다.













{공휴일 설정} :

0. 실행메뉴

   (1) [팀명 등록] : 사용할 팀명을 등록합니다.

   (2) [외국인 적용비자 등록] : 일용직 대상 외국인 비자를 등록합니다.

   (3) [4대보험 요율 등록] : 요율 등록/변경

   (4) [갑근세 요율등록] : 세율 등록/변경



1. [사용설정]

   (1) 해당되는 내용을 입력합니다.

   (2) 요율 등이 변경되었을 경우 수정하시기 바랍니다.



2. 공휴일 설정 (공사기간 전체 작성)

   (1) 국가종휴일 및 회사가 지정한 공휴일 등 모두를 작성합니다.

   (2) 파일 작성기간이 2년이면 2년간을 5년이면 5년간 모두를 작성하시기 바랍니다.

   (3) 작성순서는 무관합니다.



























{인원설정} : (작성내용 있음)

0. 메뉴설정

   (1) [신규인원 등록 및 변경] : 신규인원을 한명씩 등록할 때 사용

   (2) [전체인원 저장정보 보기] : 등록된 전체인원을 나타냅니다.

   (3) [전체인원 수정정보 저장] : 전체인원에 대해 수정한 내용을 저장합니다.

   (4) [{근태현황} 작성중 인원추가] : {근태현황} 작성중 인원을 변경할 때

   (5) [정열하기(팀별)] : (팀별)-(성명) 순으로 정열합니다.

   (6) [정열하기(성명)] : (성명) 순으로 정열합니다.

   (7) [샘플내용 삭제] : 현재의 샘플을 삭제하고 사용할 수 있는 상태로 만듭니다.

                            ([샘플내용 삭제] 후에는 [저장내용 전부삭제]가 보입니다.)

   (8) [저장내용 전부삭제] : {인원설정}의 내용을 제외한 모든 내용을 삭제 합니다.

   (9) [선택인원 삭제] : {인원설정}의 (성명)란에 "삭제"라고 되었을 경우 해당인원 내용을 삭제 합니다.



1. 인적사항 작성

   (1) 각 공종별 인원의 인적사항 및 임금 등을 작성합니다.

   (2) 매월별 해당인원(F열)을 설정하세요.

       ① 한번 입력된 인원은 삭제할 필요 없고, "O" 표시로 구분함

       ② 작성된 인원중 만약 노무비를 계산할 필요가 없는 인원은 금월적용(F열)에 "O" 삭제

   (3) 월정금액(H열)은 매월 해당자만 작성할 것

        월정금액으로 노무비를 계산합니다.

   (4) 나이는 계산/입력하지 않아도 됩니다.

   (5) 신규인원의 정보저장은 [신규인원 등록 및 변경] 또는 [전체인원 수정정보 저장]으로 완성됩니다.

   (6)이 시트에서 정보를 신규작성 또는 수정한 경우에는 반드시 [전체인원 수정정보 저장]을 실행하여야 합니다.



2. 기타사항

   (1) 상단우측의 관리번호, 날짜기준, 선택인원수 (참조용으로 근태현황 시트와 연결됨)

        ① 관리번호 : {근태현황}을 작성할 번호

        ② 날짜기준 : {근태현황}을 작성할 월

        ③ 선택인원수 : 이 시트에서 (금월적용)에 선택된 인원수



---------------------------------------------

{기타설정}

0. 메뉴설정

   (1) [팀명등록] : 우선 등록하여야 합니다.

   (2) [외국인 적용비자 등록] : 우선 등록하여야 합니다.

   (2) [4대보험 요율등록] : 우선 등록하여야 합니다.

   (2) [갑근세 요율 등록] : 우선 등록하여야 합니다.

   (2) [공휴일 설정내용 찾기] : 국가공휴일 및 회사 공휴일 등을 등록 합니다.

   (2) [공휴일 변경내용 저장] : 변경된 내용을 저장합니다.





예정공정표_엑셀프로그램 V41



3가지 유형의 공정계획표(예정공공표)에 대해 그래프의 색깔 및 표의 선 유형을 지정할 수 있도록 하였습니다.  또한 자겅한 데이터는 항상 저장이 되도록 하였습니다.  언제든지 다시 불러내서 수정을 할 수가 있습니다.

공접입력(A,B,C) 시트에서 공종별로 계획일자(차수) 및 실행일자(차수)를 작성하면  전체날짜의 범위내에서 자동으로 막대차트(그래프)를 그립니다.

잔여일과 누계일을 자동으로 계산하도록 하였으며, 종료일이 작성되지 않으면 실행 막대챠트는 현재일(금일)까지 그려줍니다. 따라서 계획종료일은 금일보다 작게 설정해 주세요.

막대그래프 안에 세부일정 명칭을 넣을수 있고 막대그래프 크기 및 색상은 언제든지 지정하거나 변경할 수 있습니다.

인원 투입에 따른 가중치를 계산하여 공정표 일자별 공정율 및 보할에 따른 그래프도 나타납니다.

보할은 공정별 투입인원에 따라 계산되나 직접 데이터를 입력하여 그래프 작성이 가능 합니다.













==================================

* 파일 실행 시 주의사항 (실행메뉴 나타내기)

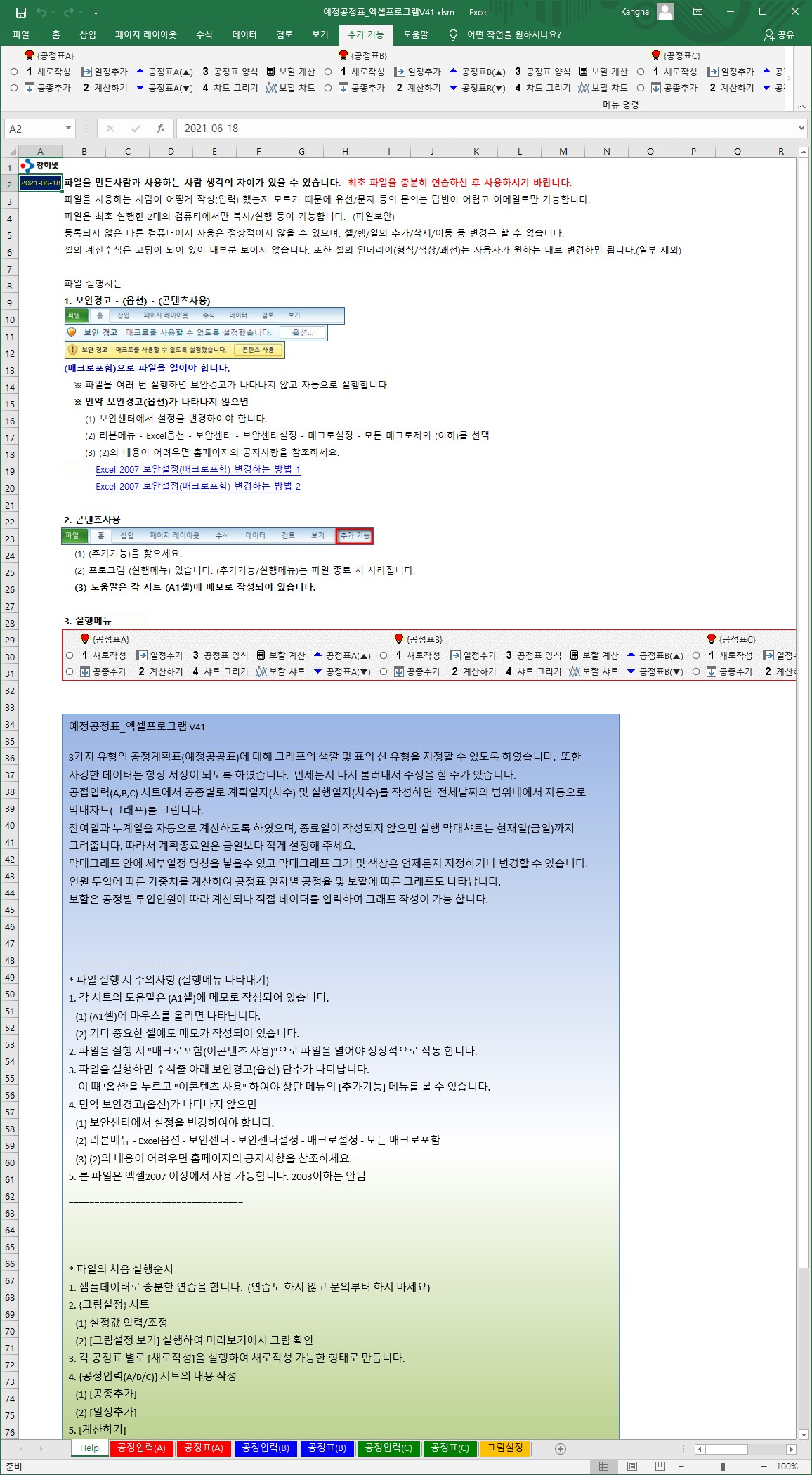

1. 각 시트의 도움말은 (A1셀)에 메모로 작성되어 있습니다.

   (1) (A1셀)에 마우스를 올리면 나타납니다.

   (2) 기타 중요한 셀에도 메모가 작성되어 있습니다.

2. 파일을 실행 시 "매크로포함(이콘텐츠 사용)"으로 파일을 열어야 정상적으로 작동 합니다.

3. 파일을 실행하면 수식줄 아래 보안경고(옵션) 단추가 나타납니다.

    이 때 '옵션'을 누르고 "이콘텐츠 사용" 하여야 상단 메뉴의 [추가기능] 메뉴를 볼 수 있습니다.

4. 만약 보안경고(옵션)가 나타나지 않으면

   (1) 보안센터에서 설정을 변경하여야 합니다.

   (2) 리본메뉴 - Excel옵션 - 보안센터 - 보안센터설정 - 매크로설정 - 모든 매크로포함

   (3) (2)의 내용이 어려우면 홈페이지의 공지사항을 참조하세요.

5. 본 파일은 엑셀2007 이상에서 사용 가능합니다. 2003이하는 안됨



==================================









* 파일의 처음 실행순서

1. 샘플데이터로 충분한 연습을 합니다.  (연습도 하지 않고 문의부터 하지 마세요)

2. {그림설정} 시트

   (1) 설정값 입력/조정

   (2) [그림설정 보기] 실행하여 미리보기에서 그림 확인

3. 각 공정표 별로 [새로작성]을 실행하여 새로작성 가능한 형태로 만듭니다.

4. {공정입력(A/B/C)} 시트의 내용 작성

   (1) [공종추가]

   (2) [일정추가]

5. [계산하기]

6. [공정표 양식]

7. [챠트 그리기]

8. [보할 계산]

9. [보할 챠트]

10. 데이터 입력하는 시트

    ① {그림설정} , {공정입력(A)}, {공정입력(B)}, {공정입력(C)}

    ② 나머지 시트는 직접적으로 데이터를 입력하지 않습니다.

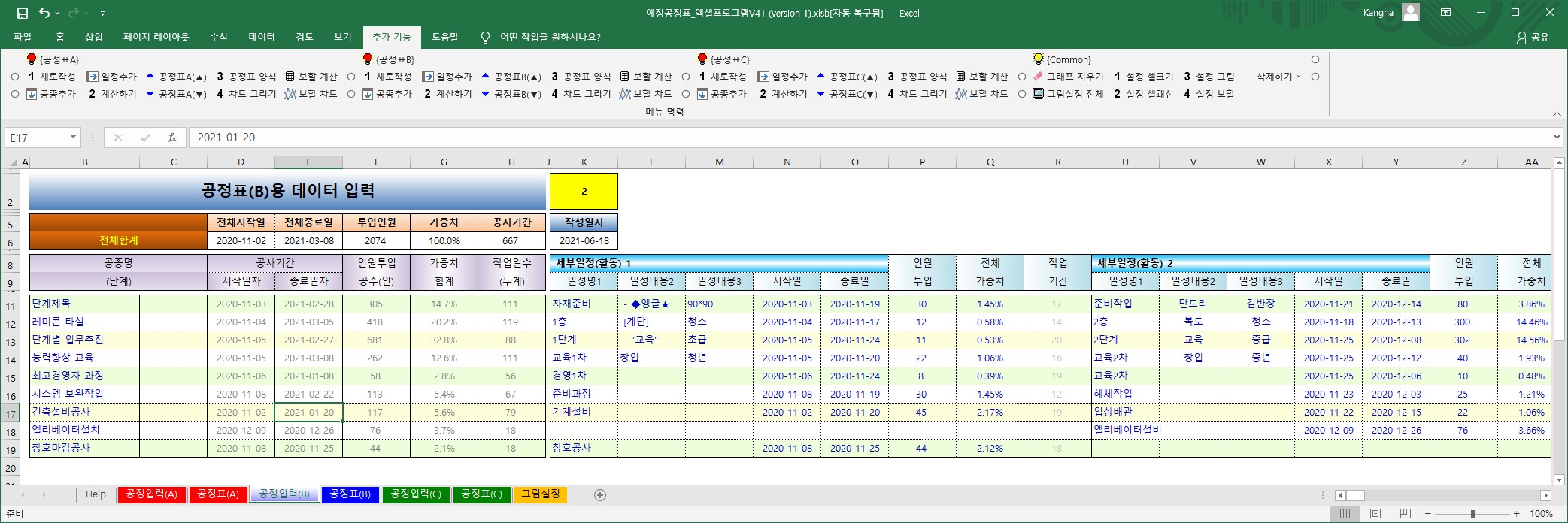

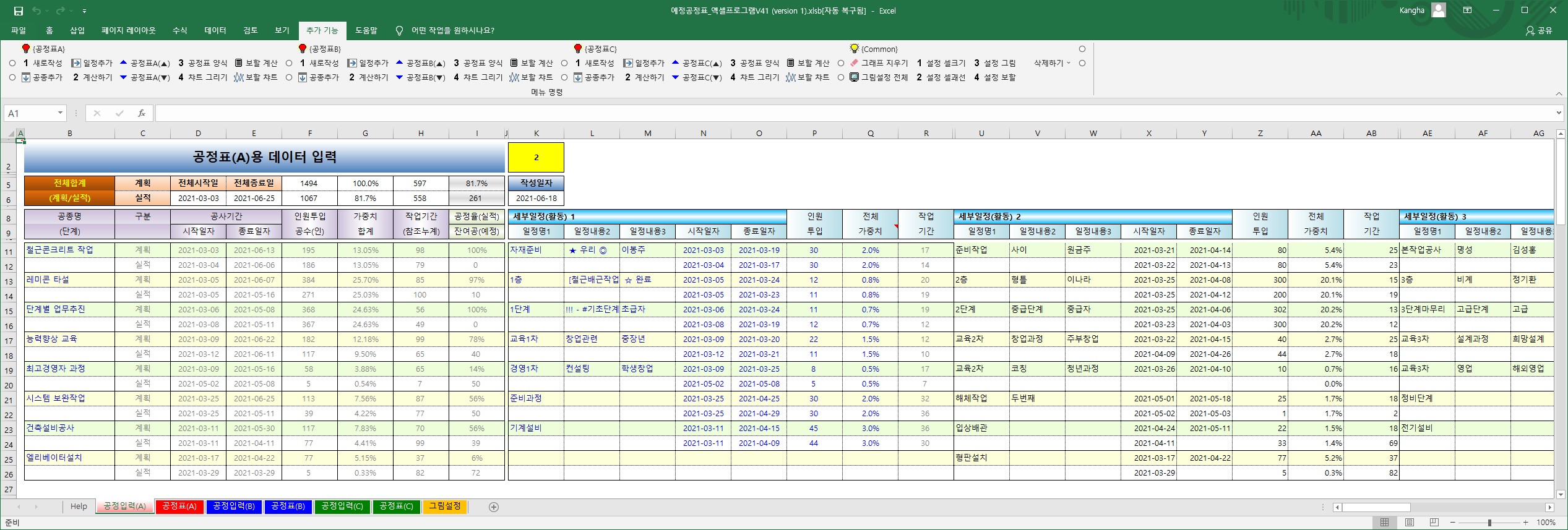

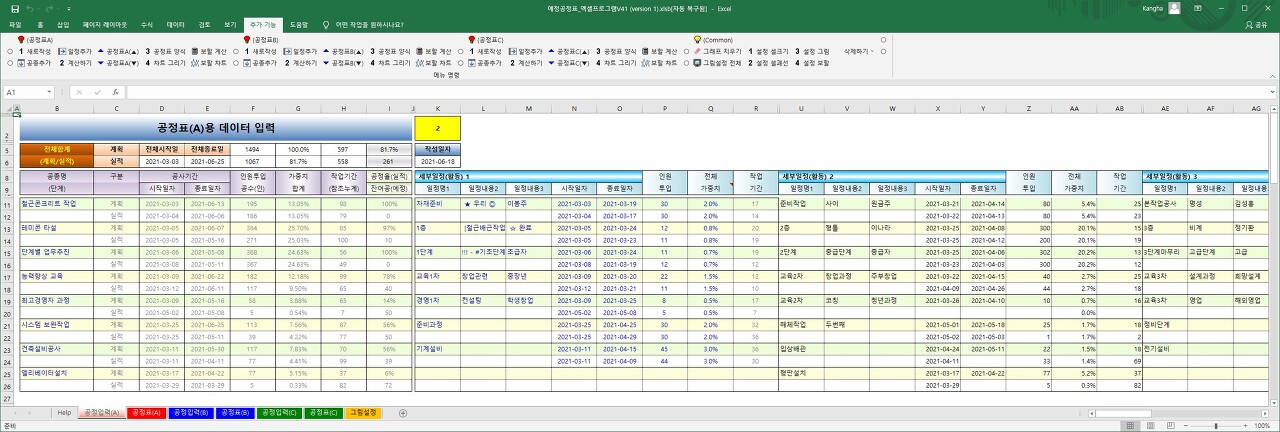

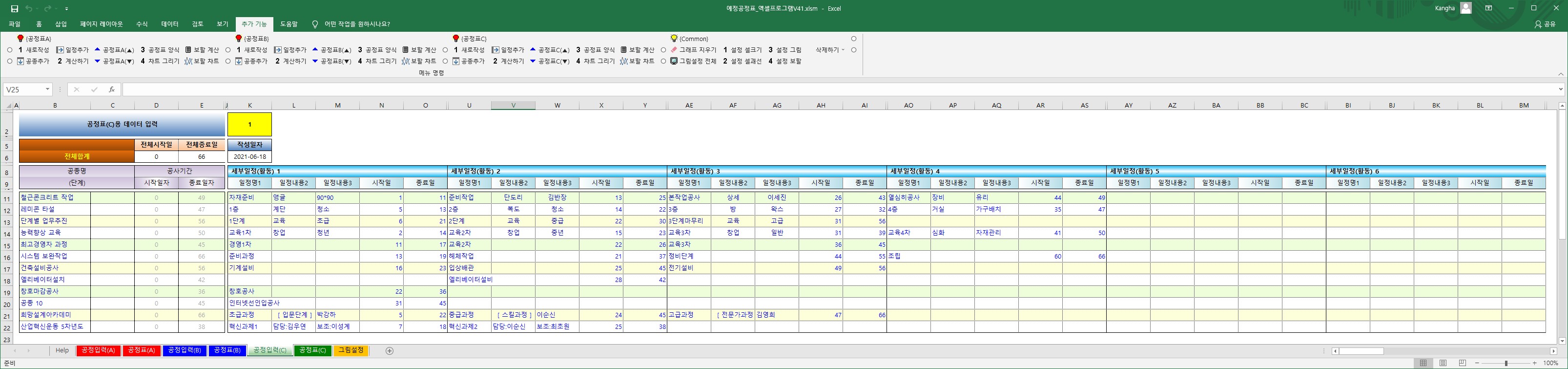

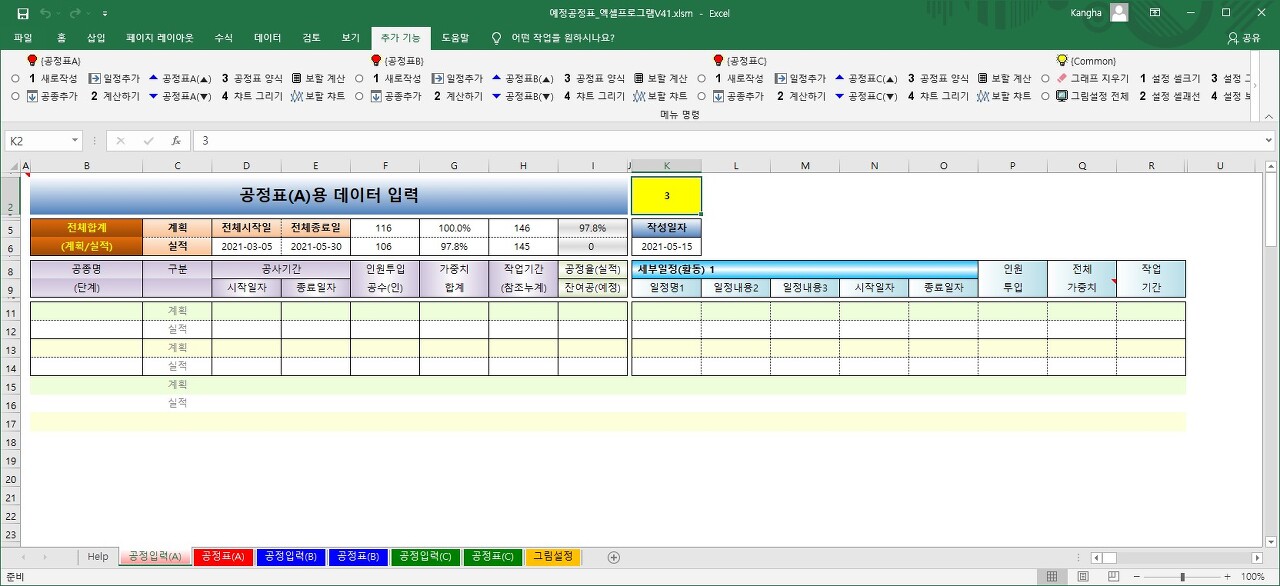

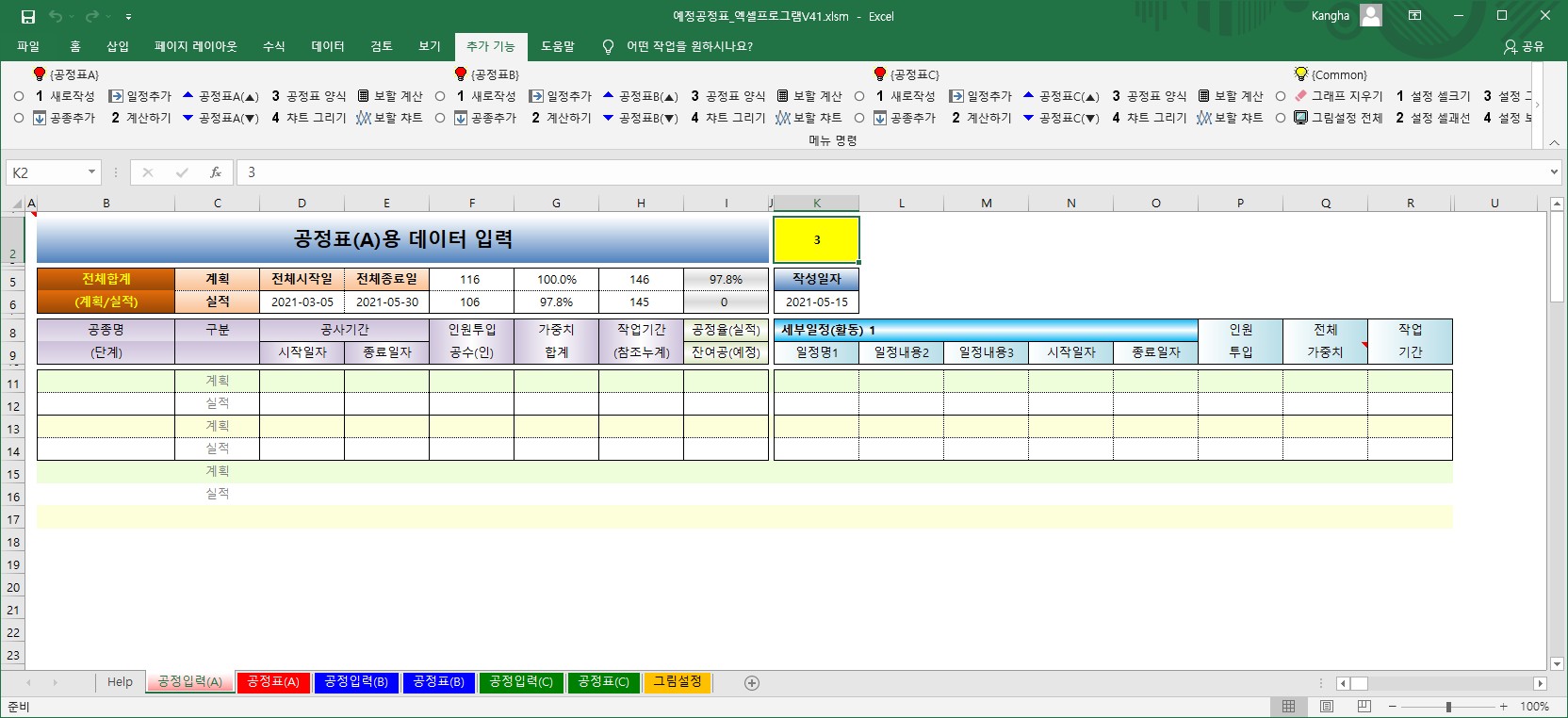

{공정입력(A/B/C)} 시트:

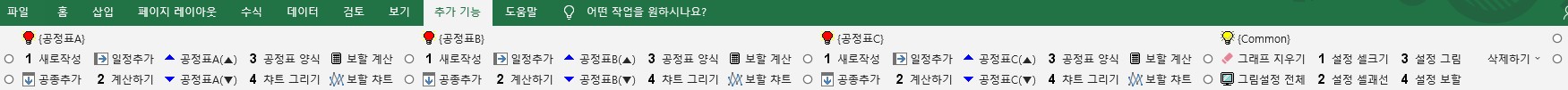

0. 메뉴버튼

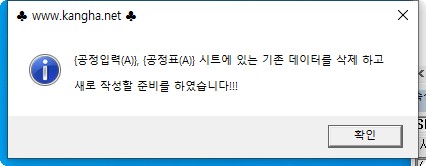

   (1) [새로작성] : {공정입력_A}{공정표_B} 시트의 데이터를 전부삭제

   (2) [공종추가] : 공종(단계)을 1개씩 추가 (아래방향으로 2(1)행씩)

   (3) [일정추가] : 세부일정(활동)을 1개씩 추가 (우측방향으로 10열씩)

   (4) [계산하기] : 작성한 세부일정(활동)을 근거로 전체 합계를 계산 및 저장

   (5) [공정표(▲▼)] : 저장된 공정표 내역을 찾아옵니다.



1. 작성 순서 : 실행 메뉴버튼은 숫자 순서대로 실행하세요.

   (1) 1 [새로작성]을 실행하여 기존데이터 삭제하고, (K2셀)의 번호를 추가 합니다.

       ① [공종추가] : 아래로 추가할 내용이 있을 경우 (1개씩 계속 추가 가능)

       ② [일정추가] : 우측으로 세부일정을 추가할 경우

   (2) 데이터 입력

       ① 데이터는 청색 글자가 있는 셀만 작성하시면 됩니다.

       ② (전체가중치)는 (자동)일 경우에는 자동계산함으로 작성하지 않아도 됨

       ③ {공정표(C)} 시트는 날짜를 입력하는 것이 아니고 기간(숫자)을 입력하는 것입니다.

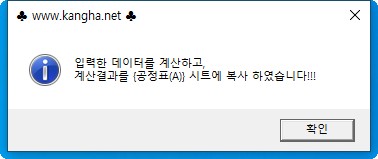

   (3) 2 [계산하기]

       ① (R열)의 작업기간을 계산합니다. (종료일자-시작일자)

       ② (D~i열)의 값을 계산합니다.

       ③ 데이터를 저장합니다. 같은 번호로 저장된 경우에는 덮어쓰기 합니다.

   (4) 3 [공정표 양식]

   (5) 4 [챠트 그리기]

   (6) [보할 계산] [보할 챠트] 순으로 하면 됩니다.

   (7) 기타

       ① (D열~J열)까지는 합계를 나타냅니다.

           합계는 뒷부분에 작성된 내용을 합계 합니다.

       ② 계획란에는 시작일자와 종료일자가 모두 작성되어야 합니다. (주의)

       ③ 가시성 확보를 위해 4행 간격으로 셀의 색상을 변화시킵니다.



2. 데이터 입력

   (1) B열의 공종명과 K열 이후(청색글자 있는 셀)만 작성하세요

   (2) 공종명, 일정명1, 일정내용2, 일정내용3,시작일자,종료일자,인원투입,가중치

        ① 일정명1, 일정내용2, 일정내용3

            ⒜ 식별 가능한 문자 등 사용가능

            ⒝ 공백의 표시는 문자 사이에 하세요. (강     하)

        ② 시작일자

            ⒜ 계획(A/B/C Type) : 모두 작성 (날짜 형식으로 작성할 것)

            ⒝ 투입된 인원도 함께 작성하시기 바랍니다.

        ③ 종료일자

            ⒜ 계획(A/B/C Type) : 종료일자를 작성하여야 합니다.

            ⒝ 실적(A Type만) : 공사가 완료된 상태에서만 날짜를 작성하세요.

                .실적(종료일자)이 작성되면 해당 공정은 마무리된 것으로 인식합니다.

                .투입공수와는 별개임

        ④ 인원투입(A Type만) : 실적은 계획된 인원보다 적을수도 있고 많을 수도 있습니다.

        ⑤ 가중치 - {그림설정} 시트의 (E21셀)의 설정 필요

             ⒜ 자동 : 전체 인원대비하여 계산합니다.

             ⒝ 수동 : 사용자가 공정별로 직접 입력하세요.

   (3) {공정입력(A)} : 공종별로 위는 계획, 아래는 실적을 작성합니다.

        {공정입력(B/C)} : 공종별로 계획/실적을 작성합니다.

   (4) 가중치

        ① {그림설정} 시트의 (O11셀)을 "직접"은 직접입력 방식, 자동은 자동으로 계산함

        ② 자동일 경우는 입력하지 않음

        ③ 가중치는 (수동입력)일 경우만 작성하세요.

        ④ 자동계산은 전체 계획공수(인원) 대비 작업공수(인원)으로 작성됩니다.

        ⑤ 직접 입력시는 전공정 중의 몇 %인지를 작성하여야 합니다.

        ⑥ 계획 전체의 합계는 100%가 되어야 합니다.

        ⑦ 종료일자가 작성된 가중치는 투입된 공수와 관계없이 계획된 가중치값을 나타냅니다.



3. 세부일정(활동)

   (1) 일정명1+일정내용2+일정내용3을 작성 하세요.(샘플처럼)

        ① 내용에 스페이스, 기호 등을 입력하여 사용하세요. (사용자의 식별을 위해 3가지로 분류하였음)

        ② 내용은 1,2,3 순서대로 표기 됩니다.(챠트안에는 3개 모두 나타남)

        ③ 세부일정명을 작성하지 않으면 {공정표_A}시트의 막대챠트 안에 글자가 나타나지 않습니다.

   (2) 세부일정의 계획 - (A,B,C Type)

        ① (시작일,종료일,인원,가중치) 등이 모두 작성되어야 합니다

        ② 공종(단계)당 1개 이상의 세부일정(활동)이 작성되어야 합니다.

        ③ 필수적으로 시작일 및 종료일이 모두 작성되어야 합니다.

   (3) 세부일정의 실적  - (A Type만)

        ① 해당되는 경우만 작성 하세요.

        ② 아직 실행이 되지 않았다면 모두 빈칸으로 두고,

        ③ 시작은 되고 완료가 되지 않았다면 시작일자만 작성하세요.

        ④ 투입인원도 마찬가지로 현재까지의 투입인원을 입력하세요.

        ⑤ 실적-종료일자가 입력되어 있으면 공종이 마무리(완료)된 것으로 계산합니다.

        ⑥ 실적의 누계일수의 계산은 종료일자가 없으면 오늘까지의 일자를 계산합니다.

   (4) 계획/실적은 세부일정(활동) 2/3/.. 등에서부터 작성해도 됩니다.



4. 전체(일정)기간

   (1) 세부일정에 입력된 데이터를 근거로 자동 계산합니다.

   (2) 전체기간이 4000일이 넘으면 프로그램이 작동하지 않습니다.



5. 기타

   (1) 공정율  - (A Type만)

        ① 일반적으로는 인원투입의 (실적/계획)으로 계산합니다.

        ② 만약 세부일정이 완료되었다면 더투입/덜투입 등은 해당 세부일정만 100%로 계산합니다.

        ③ 세부일정이 완료되지 않았는데 더 투입되었다면 해당 세부일정만 100%로 계산합니다.

   (2) 잔여공  - (A Type만)

        ① 일반적으로는 인원투입의 (계획-실적)으로 계산합니다.

        ② 만약 세부일정이 완료되었다면 더투입/덜투입 등이 계산되지 않습니다.

        ③ 세부일정이 완료되지 않았는데 더 투입되었다면 계획인원 만큼만 계산합니다.

   (3) [계산하기]

        ① 실행시 현재의 데이터를 저장합니다.

        ② 저장번호는 (K2셀)의 번호이고, 이 번호는 자동으로 변경됩니다.

        ③ [공정표(▲▼)] 실행시 저장된 값을 찾아 옵니다.



6. 막대그래프 작성의 참고사항

   (1) 계획만 작성하고 실적을 작성하지 않으면 계획그래프만 작성합니다.

   (2) 세부일정의 실적-시작일을 작성하면 막대그래프는 무조건 그려집니다.

        ① 종료일이 있는 경우 : 종료일까지 그래프 작성

        ② 종료일이 없는 경우 : 금일(현재)까지 그래프 작성

            . 금일이 전체공사 종료일보다 크면 전체공사 종료일까지 그래프 작성

   (3) 막대그래프의 색상은 각 세부일정(활동)별로 다른 색깔 또는 같은 색깔로 그려집니다.

   (4) 막대그래프 안의 글자색도 같은색 또는 다른색으로 표기 가능

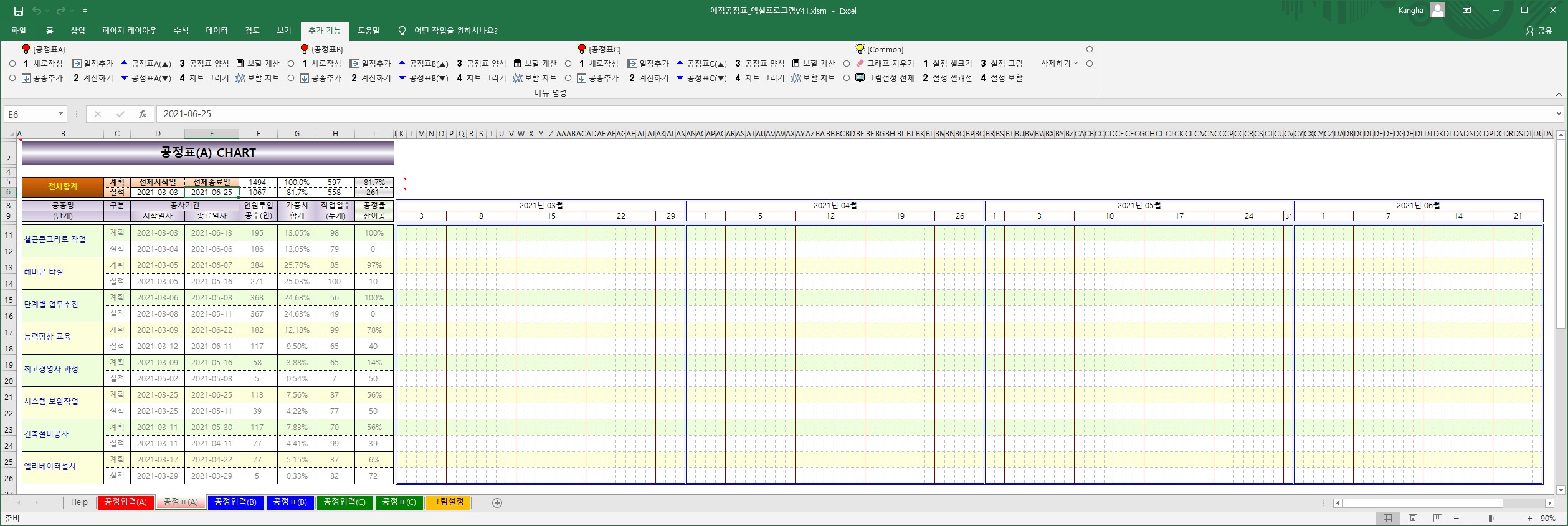

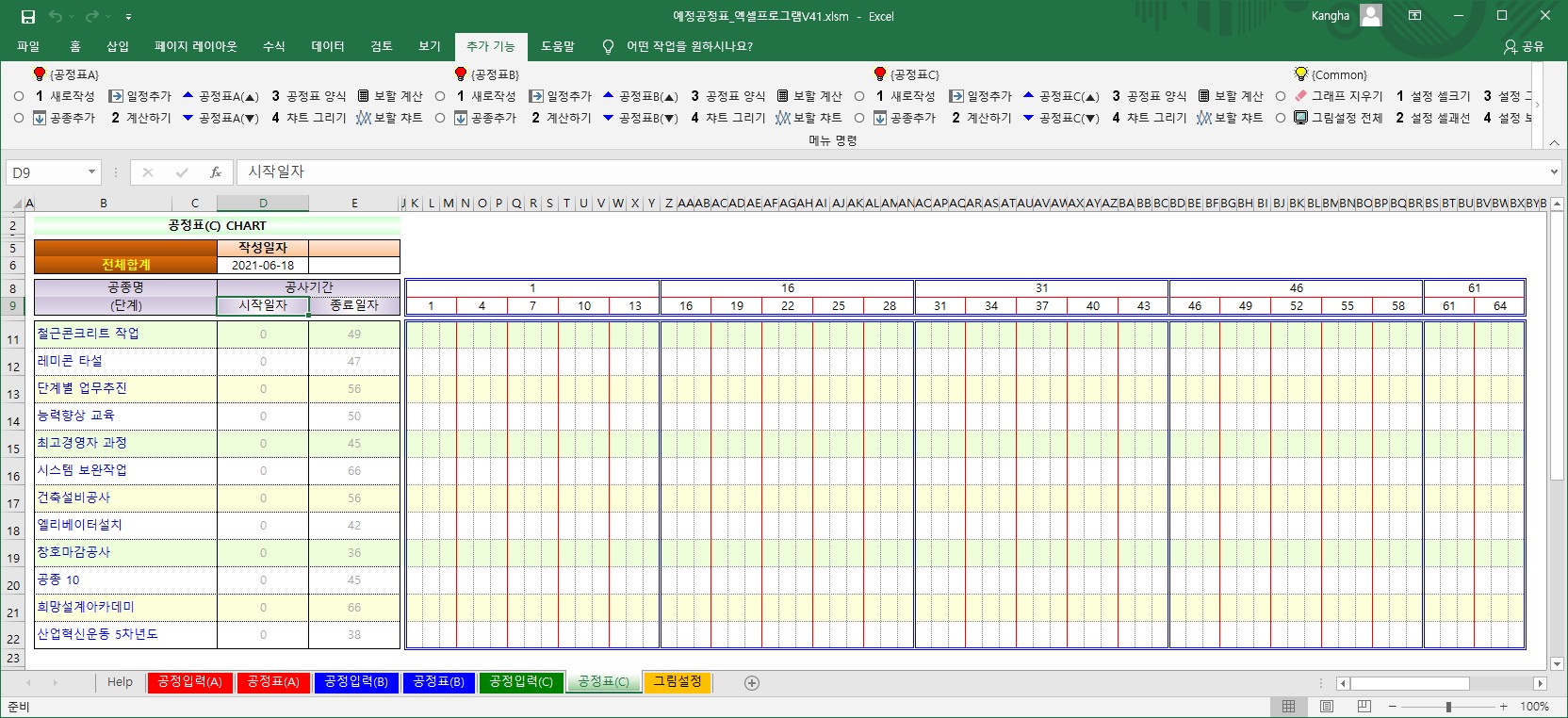

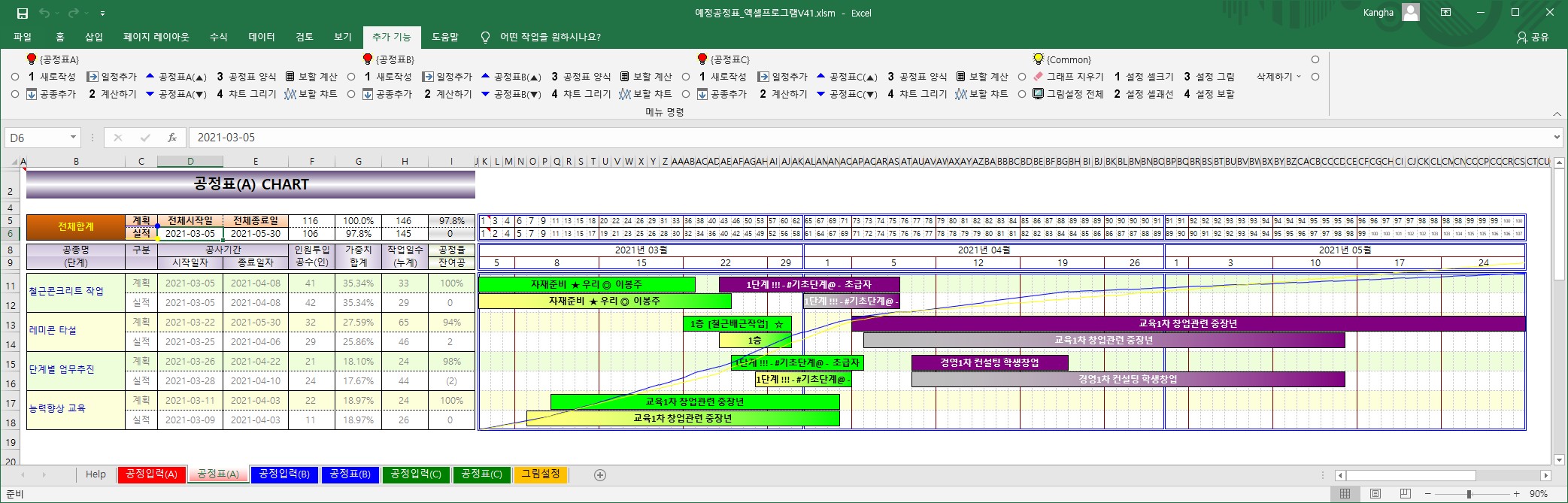

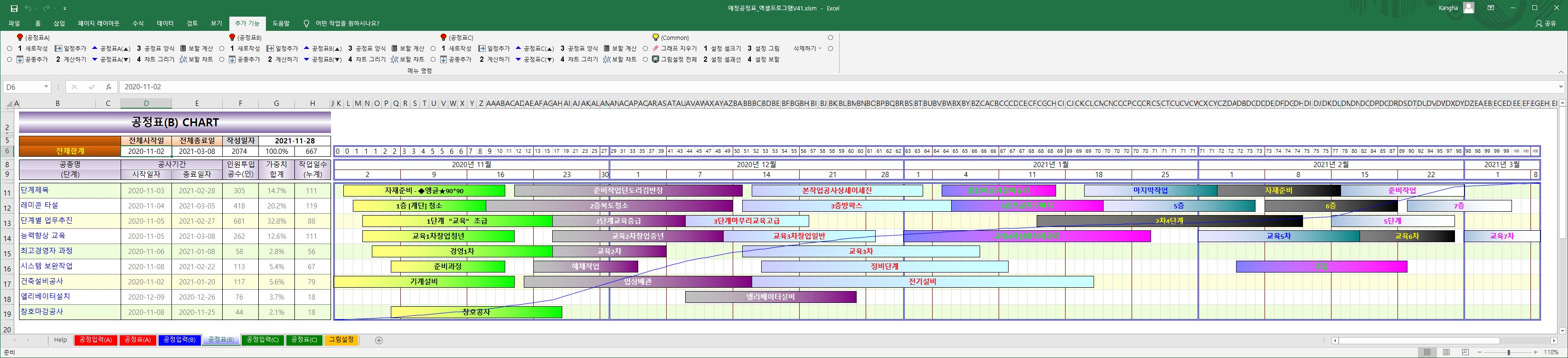

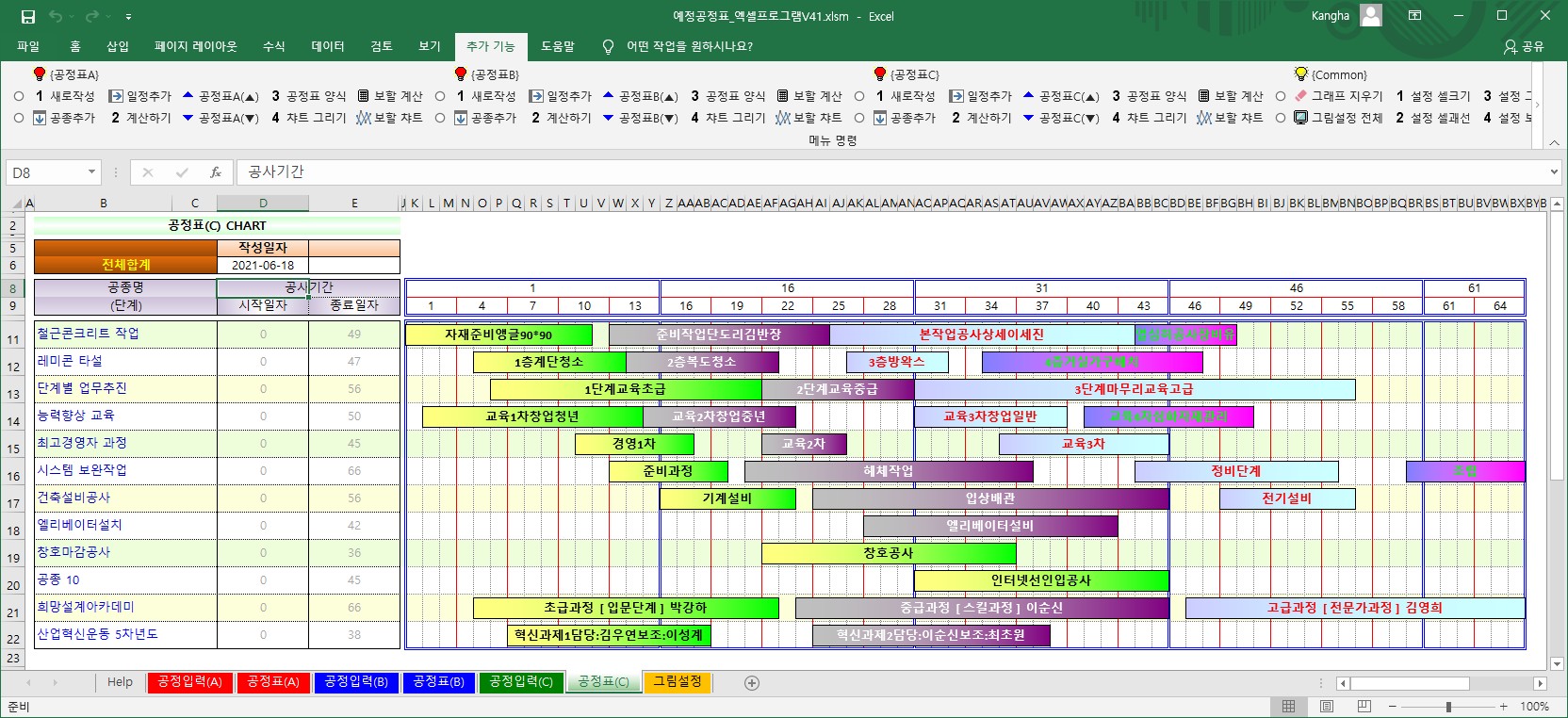

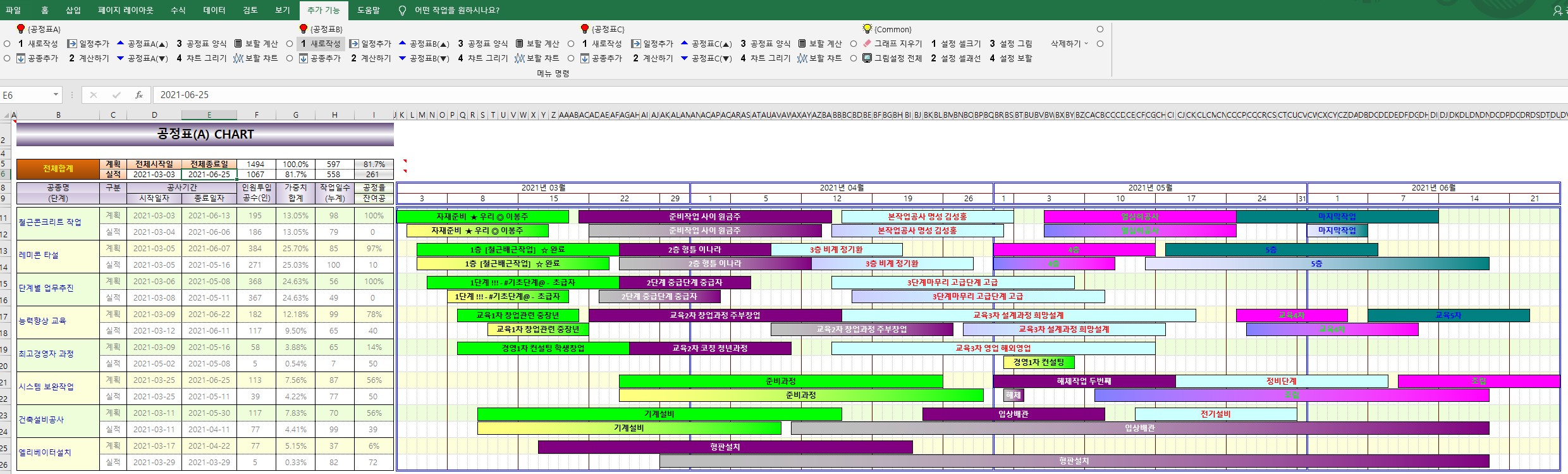

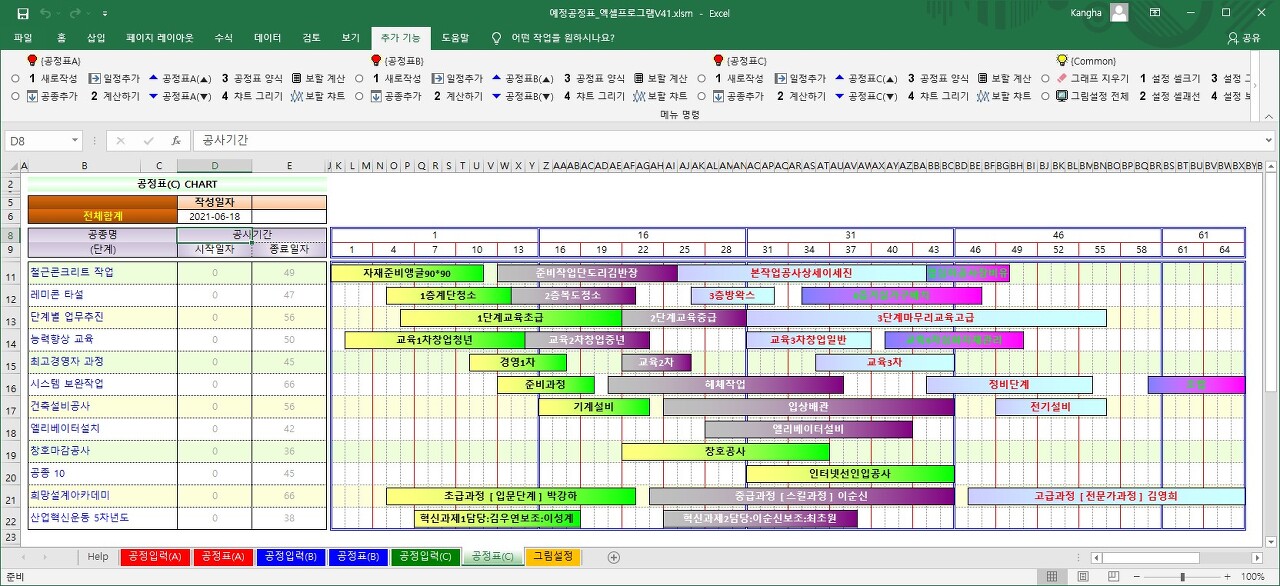

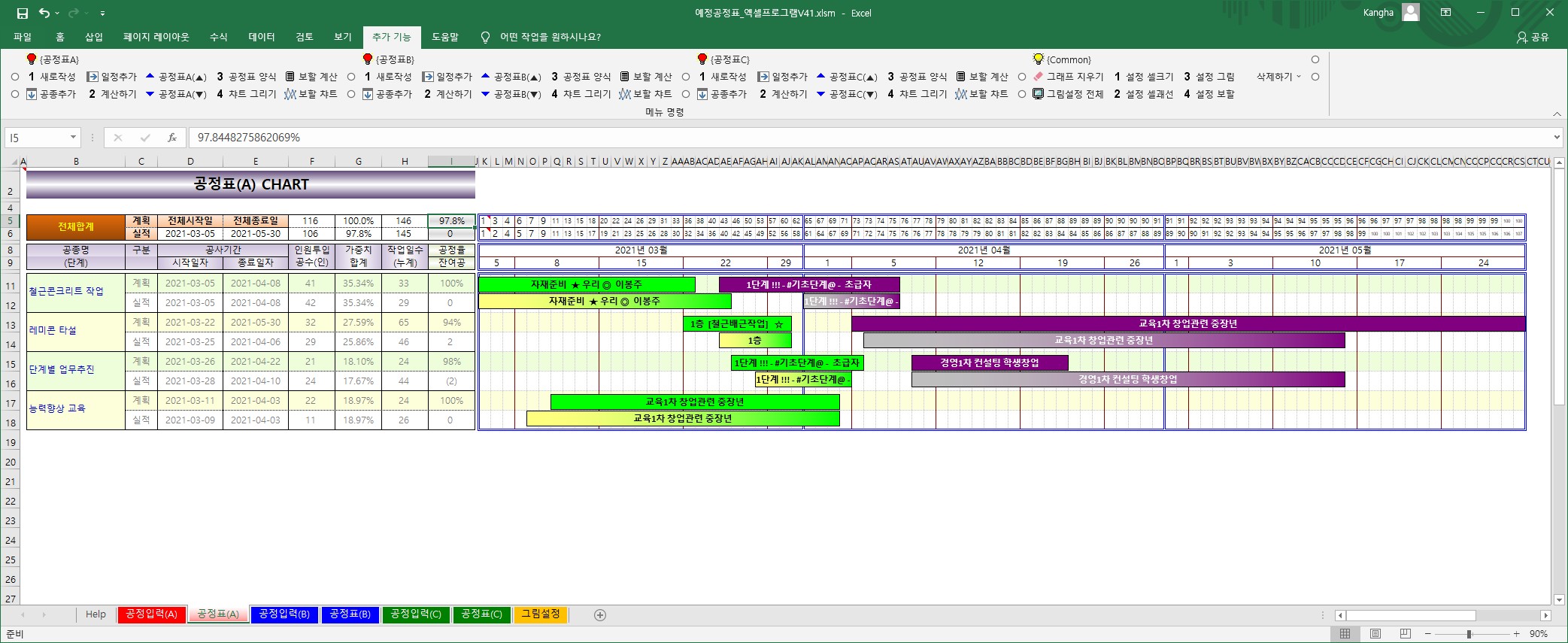

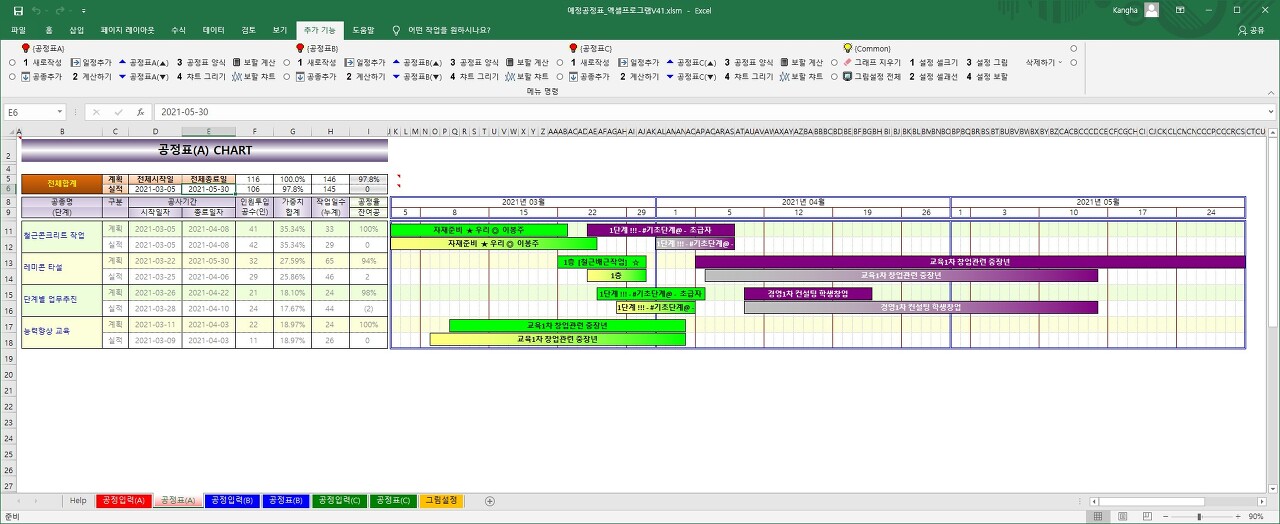

{공정표(A/B/C)} : (작성내용 없음)

0. 메뉴버튼

   (1) [공정표 양식] : {그림설정}의 값에따라 일별, 주별, 월별 등의 해당양식을 작성

   (2) [챠트 그리기] : 그래프를 그림. (화면의 크기를 100%로 하여야 해당셀부터 정확히 그려집니다)

   (3) [보할 계산] : 가중치값에 대한 기간별 전체 누적값을 계산(5:6행값)

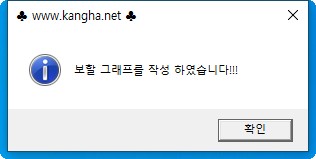

   (4) [보할 챠트] : 계산한 값을 근거로 보할 그래프 작성 (화면의 크기를 100%로 하여야 함)

                          보할 계산값(5:6행값)을 임의대로 수정한 다음 그래프를 작성할 수도 있슴

   (5) [그래프 지우기] : 그래프를 모두 지웁니다.



1. 작성내용

   (1) 그래프 작성을 위해 {공정표(A/B/C)} 시트에서 입력하는 내용은 없습니다.

   (2) 단, 공정표 작성 후 상단 등에 제목, 공사명, 공사기간, ... 등을 사용자에 맞게 작성하세요.

   (3) 내용의 수정은 챠트 작성후에 해도 됩니다.



2. [공정표 양식]

   (1) 표는 월간, 주간 및 일간을 구분합니다.

        ① 월 ; 2중선

        ② 주 ; 실선

        ③ 일 ; 점선

   (2) 인쇄를 위한 행 높이, 열 너비의 조정은 공정표 작성에 영향을 미치지 않습니다.

   (3) 막대챠트 크기의 조정 또한 입력된 데이터 값에 영향을 미치지 않습니다.

   (4) 보할(꺽은선) 그래프일 경우에는 그래프가 그려지는 행(셀)의 높이를 일정하게 하여야 합니다.

   (5) 보할(꺽은선)의 데이터는 주간 또는 설정일 간격으로 데이터가 작성됩니다.

   (6) 보할(꺽은선) 그래프는 1일 단위로 그려집니다.

        수동으로 보할 값을 작성시는 1일 단위로 값을 입력하세요.

   (7) {주간공정}의 날자는 월요일만 나타냅니다.

   (8) 막대그래프를 꺽은선그래프 위에 보이고자 할 경우에는 [챠트 그리기]를 [보할 챠트] 다음에 실행하세요.

   (9) 그래프의 모양을 위한 설정은 {그림설정}시트에서 하세요.

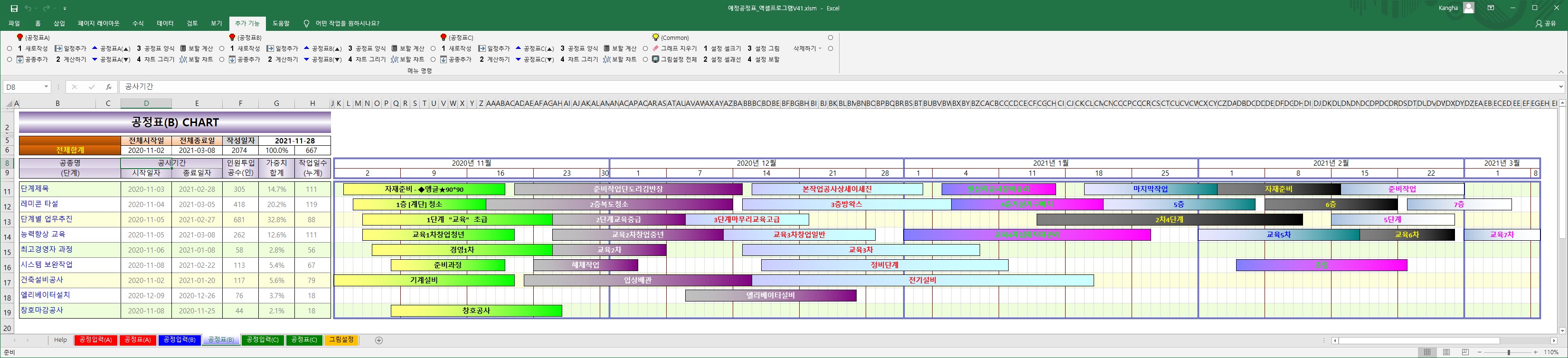

3. [챠트 그리기]

   (1) {공정입력} 시트의 계산된 데이터에 따라 챠트를 그립니다.

   (2) 챠트를 변경하고자할 경우에는 사각형의 그림을 변경하여도 됩니다만 데이터를 변경한다음 [챠트 그리기]를 실행하세요.

   (3) [공정표(▲▼)]로 이전 데이터를 찾아온 경우에는 [챠트 그리기]부터 재실행하면 챠트를 볼 수 있습니다.

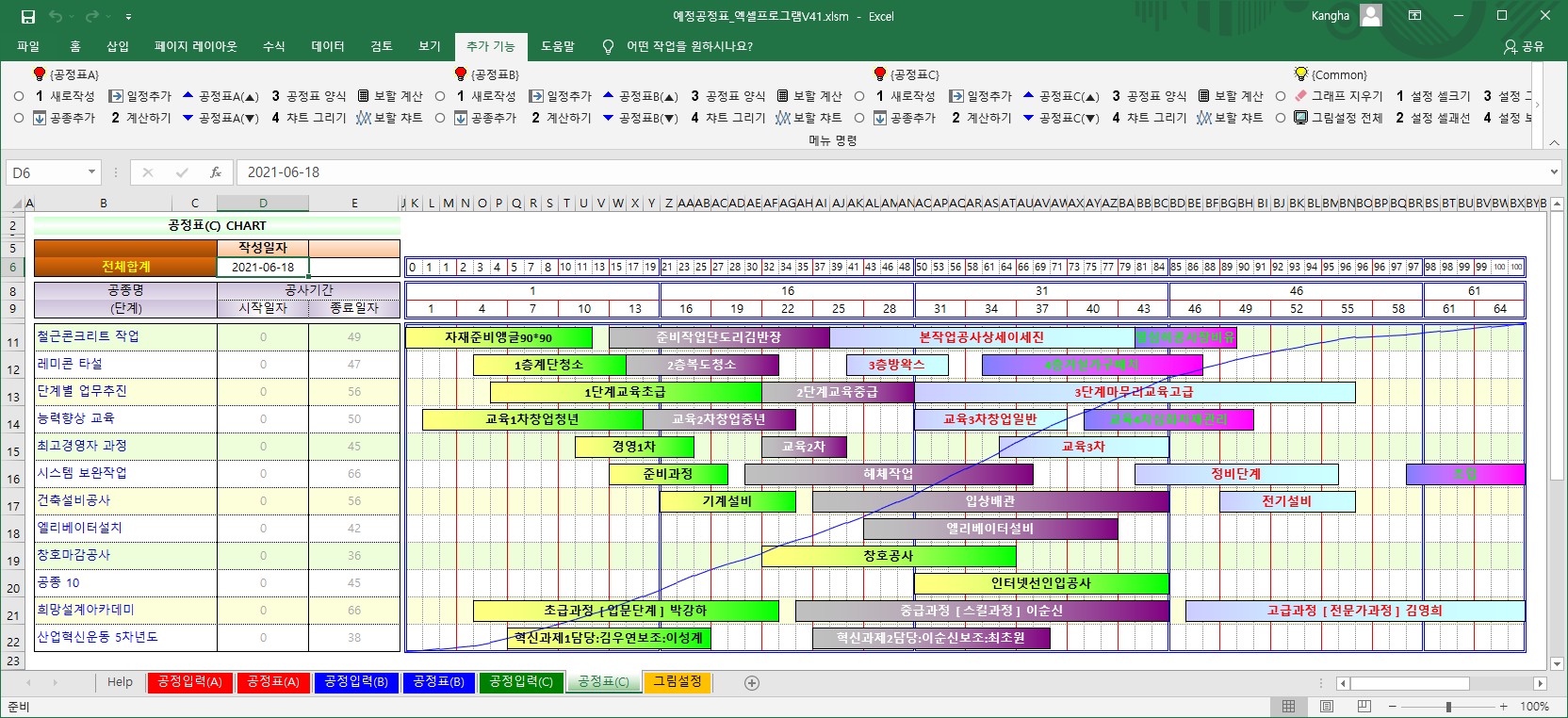

4. 보할

   (1) [보할 계산]

        ① (5:6행값)을 계산합니다.

        ② 5행은 계획이고 6행은 실적 값

   (2) [보할 챠트] : [보할 챠트]는 [챠트 그리기]와는 별도로 작성되며, 실행해도 되고 안해도 됨



5. 그래프의 표시

   (1) 그래프는 현재의 값을 기준으로 그래프를 작성합니다.

   (2) 실제의 일수와 다르거나 그래프만 수정할 경우 직접 일수를 입력하세요. [계산하기] 실행 후에 할것

   (3) [챠트 그리기]의 실행은 실행화면이 100%일 때 실행하여야 그래프의 모양이 셀과 일치됩니다.

   (4) 시작일자의 값이 비워있으면 막대챠트는 작성되지 않습니다.

   (5) 실적그래프는 시작일자만 작성되고 종료일자가 작성되지 않았다면 오늘날짜까지 그래프가 그려집니다.

   (6) 세부일정(활동)의 내용2/내용3의 글자도 막대챠트 안에 표시합니다. 필요치 않으면 작성 안해도 됨



6. 기타

   (1) 공정표의 이름, 날짜, 공사명, 제출처..... 등은 [보할 챠트]까지 완료후 변경하세요.

   (2) 셀의 높이, 폭 등을 변경합니다. 그림은 변경한 크기에 맞추어 변경됩니다.

   (3) 따라서 그래프가 있는 곳의 행의 높이/열의 폭 변경은 같은 너비/높이로 변경하시기 바랍니다.

   (4) 그래프는 임의로 늘이거나 줄이는 등 편집해도 됩니다. (삭제 포함)

   (5) 그래프는 실행메뉴를 클릭시 재생산 됩니다.

   (6) [공정표(▲▼)]를 실행하여 데이터를 찾은 경우에는 [3 공정표 양식]부터 다시 실행하세요.

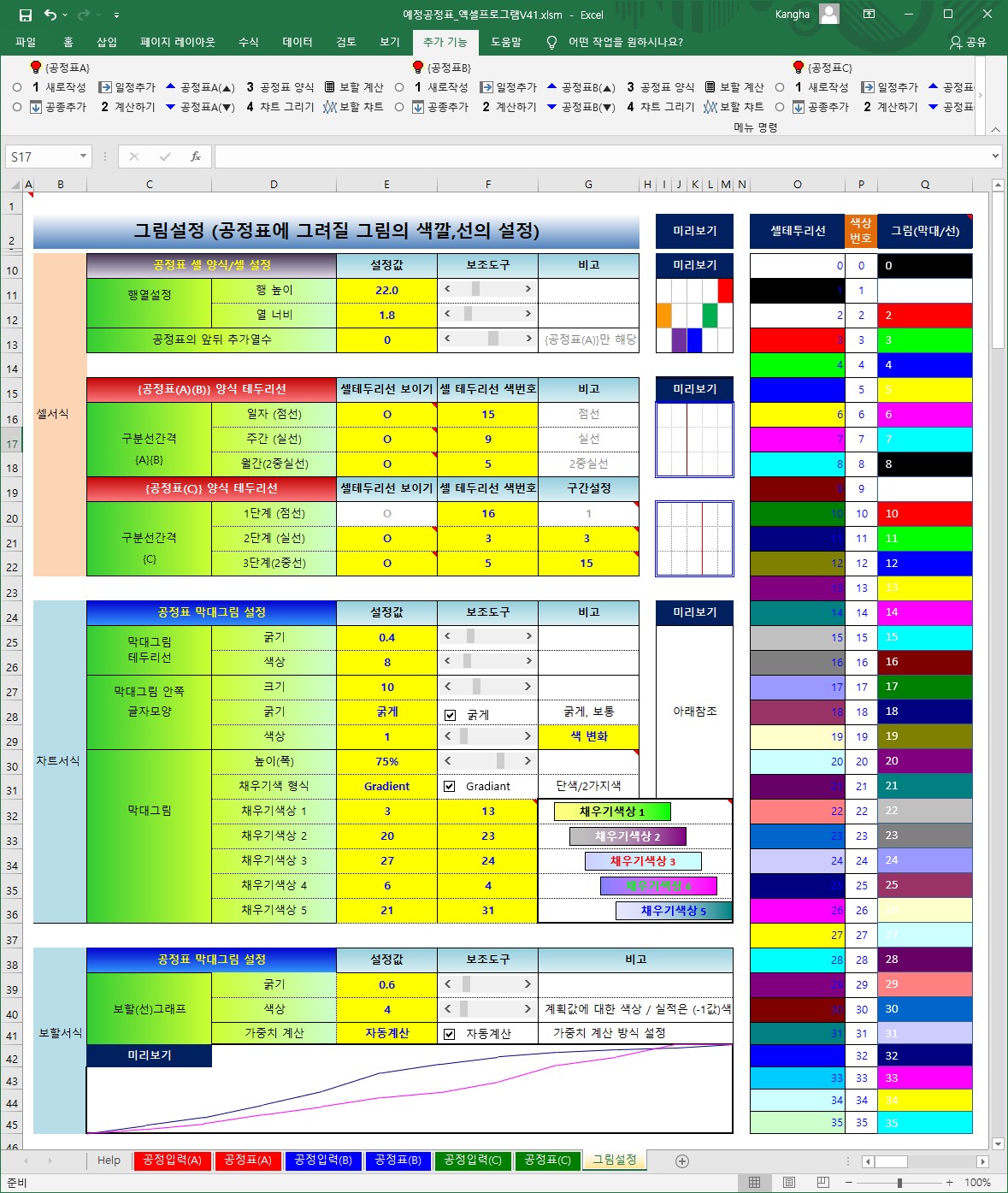

{그림설정} :

0. 메뉴버튼

   (1) [그래프 지우기] : 모든 시트{공정표(AA/CC) 시트 포함}에서 그려진 그래프(막대 Bar/선)를 삭제합니다.

   (2) [그림설정 전체] : 현재 설정된 값으로 (i11:M45셀)에 좌측값으로 설정된 샘플 그림형상을 나타냅니다.

   (3) [1 설정 셀크기] : (E11:E13셀)의 설정내용 확인

   (4) [2 설정 셀괘선] : (E16:G22셀)의 설정내용 확인

   (5) [3 설정 그림] : (E25:G36셀)의 설정내용 확인

   (6) [4 설정 보할] : (E39:E41셀)의 설정내용 확인

   (7) [샘플내용 삭제] : 최초 샘플로 작성된 내용을 삭제합니다.

   (8) [설정하기] :



1. 기본 공통내용

   (1) 이 시트에서 설정된 값을 바탕으로 {공정표(AA)}{공정표(CC)} 시트의 형식을 나타냅니다.

   (2) 해당 셀에 직접 숫자를 입력해도 되지만 일부는 범위가 제한되어 있습니다.

        입력값이 사용 범위를 벗어나면 모양이 이상하거나 에러날 수 있습니다.

   (3) 따라서 가능하면 스크롤바가 있는 것은 스크롤바를 이용하시기 바랍니다.

   (4) 스크롤바를 이용시 즉시 해당값의 변화를 미리보기에 나타냅니다.

   (5) 색깔(ColorIndex/SchemeColor)은 0~55 사이의 값만 입력 가능합니다.

   (6) (O10:O45셀)(Q10:Q45셀) 색깔을 확인하고 각 색깔 설정 셀에 입력합니다.



2. 공정표 셀 양식/셀 설정 (E11:E13셀)

   (1) 그래프가 그려지는 셀의 행열의 크기를 지정합니다.

   (2) (E11) 행 높이 - 행의 높이를 일율적으로 조정하여 공정표 전체의 크기를 조정할 수 있습니다

   (3) (E12) 열 너비 - 열폭을 일율적으로 조정하여 공정표 전체의 크기를 조정할 수 있습니다

   (4) (E13) 여유열 갯수 {공정표AA 시트만)

        ① 전체일정보다 많게 공정표 전체의 크기(갯수)를 조정할 수 있습니다

        ② 여유열의 수는 (0) 또는 (1) 정도로 하세요.



3. {공정표(AA)} 양식 테두리선 (E16:F18셀)

   (1) {공정표(AA)}의 테두리선 설정입니다.

   (2) 셀 테두리선 보이기

       ① (E16) 일자구분선(점선) - O ; 나타냄, X : 나타내지 않음

       ② (E17) 주간구분선(실선) - O ; 나타냄, X : 나타내지 않음

       ③ (E18) 월간구분선(2중실선) - O ; 나타냄, X : 나타내지 않음

   (3) 셀 테두리선 색깔

       ① (F16) 일자구분선(점선) - 일자구분은 점선으로 작성됩니다.

       ② (F17) 주간구분선(실선) - 1주단위의 구분선 생성 (일요일 왼쪽에 선을 표시)

       ③ (F18) 월간구분선(2중실선) - 월 구분이 주간보다 우선함



4. {공정표(CC)} 양식 테두리선 (E20:G22셀)

   (1) {공정표(CC)}의 테두리선 설정입니다.

   (2) 선보이기

        ① (E20) 일자구분선(점선) - 항상 나타냄

        ② (E21) 주간구분선(실선) - O ; 나타냄, X : 나타내지 않음

        ③ (E22) 월간구분선(2중실선) - O ; 나타냄, X : 나타내지 않음

   (3) 테두리선 색깔

        ① (E20) 일자구분선(점선) - 일자구분은 점선으로 작성됩니다.

        ② (E21) 주간구분선(실선) - 1주단위의 구분선 생성 (일요일 왼쪽에 선을 표시)

        ③ (E22) 월간구분선(2중실선) - 월 구분이 주간보다 우선함

   (4) 구간설정

        ① 숫자 간격만큼 건너서 테두리선을 표시합니다.

        ② 2단계는 1단계보다 크게, 3단계는 2단계보다 크게 설정하세요.

        ③ 각 단계별로 배수의 숫자가 되면 보기 좋습니다.



5. 공정표 막대 Bar 설정

   (1) (E25) 막대 Bar 테두리선 굵기 - 막대 Bar의 테두리선 굵기입니다.

   (2) (E26) 막대 Bar 테두리선 색상 - 테두리선 색깔 (0;검정, 1하얀색, ....)

   (3) (E27) 막대 Bar 안쪽 글자크기

        ① 막대막대 Bar 안쪽의 글자크기입니다.

        ② 글자가 막대를 넘칠 경우 글자크기/문구 등을 조정하세요

   (4) (E28) 막대 Bar 안쪽 글자 굵기 - 굵게, 보통

   (5) (E29) 막대 Bar 안쪽 글자 색상

        ① 글자의 색깔

        ② 0;검정, 1하얀색, ....

   (6) (G29) 단계별로 막대 Bar 안의 글자 색을 변경할 것인지를 결정

        ① 색 변화 : 단계별로 다른색으로 글자색을 나타냄

        ② 색 고정 : 각 단계와 관계없이 같은 색으로만 글자색을 나타냄

   (7) (E30) 막대 Bar 높이 - (E11셀)의 값 행높이를 기준으로 %만큼 나타냅니다.

   (8) (E31) 막대 Bar 채우기 형식

        ① Solid : 단일색으로 표시합니다. (E32:E36 셀의 값만 적용)

        ② Gradient : 2색을 배합하여 표시합니다. (E32:F36 셀의 2가지 색 적용)

        ③ (F36:F40셀)의 색이 왼쪽에 (E32:E36셀)의 색이 오른쪽에 표시됩니다.

   (9) (E32:F36) 막대 Bar 채우기색상

        ① 숫자는 55까지만 가능

        ② 우측(Q10:Q45셀) 막대Bar 색깔 참조 (0;검정, 1하얀색, 2빨간색, ....)





www.kangha.net

Email : kangha@daum.net

문제은행_기출분석 엑셀프로그램 V05



년차별로 또는 주기적으로 출제되는 문제는 일정한 패턴을 가지고 있어 해당 시험공부를 하는 수험생에게는 중요한 자료라 할 수 있다. 국가에서 시행하는 자격시험이든 공무원시험이든 간에 기존 출제문제의 경향을 파악하고 이에 대비한 공부를 한다면 쉽게 합격 가능할 것이라 봅니다.

또한 문제를 출제하는 출제자의 경우 여러 유형의 문제를 가지고 보다 쉽고 빠르게 문제 출제가 가능하다면 좀 더 경쟁력을 가진 출제자가 되리라 생각됩니다.

지문은 항상 랜덤 추출되기 때문에 출제시마다 순서가 변경되도록 되어 있습니다.

지문에도 그림이 필요한 경우 그림을 나타내도록 보완되었습니다.



기출문제의 분류는 대,중,소분류 3가지로 가능합니다.

크게 또는 세분하여 작게 봄으로써 어떤 단원의 내용이 많이 출제되고 있는지를 확인할 수 있습니다.



난이도를 정하고 난이도별로 시험문제를 출제할 수 있도록 되어 있습니다. 난이도는 5등급으로 조절이 가능합니다.

도표, 수식, 그림 등을 함께 넣을 수 있도록 그림파일을 자동으로 가져와 시험문제에 뿌려줍니다.

세트로된 시험문제(세트문제)는 한꺼번에 출제되도록 하였습니다.

OX문제를 포함한 단답형 문제도 함께 출제가 가능합니다.













* 파일 실행 시 주의사항 (실행메뉴 나타내기)

1. 각 시트의 도움말은 (A1셀)에 메모로 작성되어 있습니다.

   (1) (A1셀)에 마우스를 올리면 나타납니다.

   (2) 기타 중요한 셀에도 메모가 작성되어 있습니다.

2. 파일을 실행 시 "매크로포함(이콘텐츠 사용)"으로 파일을 열어야 정상적으로 작동 합니다.

3. 파일을 실행하면 수식줄 아래 보안경고(옵션) 단추가 나타납니다.

    이 때 '옵션'을 누르고 "이콘텐츠 사용" 하여야 상단 메뉴의 [추가기능] 메뉴를 볼 수 있습니다.

4. 만약 보안경고(옵션)가 나타나지 않으면

   (1) 보안센터에서 설정을 변경하여야 합니다.

   (2) 리본메뉴 - Excel옵션 - 보안센터 - 보안센터설정 - 매크로설정 - 모든 매크로포함

   (3) (2)의 내용이 어려우면 홈페이지의 공지사항을 참조하세요.

5. 본 파일은 엑셀2007 이상에서 사용 가능합니다. 2003이하는 안됨







===================



* 파일의 처음 실행순서

1. 샘플데이터로 충분한 연습을 합니다.

2. [샘플내용 삭제]를 실행하여 기존의 샘플을 삭제합니다.

   일부 집계/분석 내용은 지워지지 않을수도 있으나 데이터 입력 후 집계/분석 실행하면 값이 변경됩니다.

3. {설정} - 설정내용 입력 - [설정하기] 실행

4. {기출_단원입력} 시트에서 [분류 새로작성] - 단원내용 입력 - [분류 저장하기] 실행

   {문제은행}에 문제 입력 - [시험문제 만들기] 실행

5. 데이터 입력하는 시트

   ① {설정} , {기출_단원입력} , {문제은행}

   ② 나머지 시트는 직접적으로 데이터를 입력하지 않습니다.



















{문제은행} : (전부 작성)

0. 실행메뉴 :

   (1) [(문제은행)에러확인)] : 작성된 내용이 형식에 맞는지 확인함



1. 작성방법

   (1) 10행단위로 1문제씩 작성합니다.

   (2) (x1행)

       ① (B열) 난이도 입력 : 난이도가 없는 경우 모두 1로 하여 작성

       ② (C열) 세트문제 : 여러문제가 한개의 박스글 등으로 연결된 문제

            - 아래 [세트단위 문제 출제 (C열)] 설명 참조

       ③ (D열) 문제/글상자내용/그림을 입력.

       ④ (E열) 지문작성 (5개 이내)

       ⑤ (F열) 그림파일명

       ⑥ (H열) 답 작성. 객관식 답은 숫자만 입력하세요.

       ⑦ (K열) 대분류 : 해당되는 경우 작성하세요

       ⑧ (L열) 중분류 : 해당되는 경우 작성하세요

       ⑨ (M열) 소분류 : 해당되는 경우 작성하세요

   (3) (x2행)~(x0행)

       ① Ox문제나 단답형 문제는 작성하지 않습니다.

       ② (E열) 문제의 지문을 입력합니다.

       ③ 지문은 최대 5개까지 작성합니다.

       ④ 지문번호는 작성하지 마세요. (랜덤 추출함)

       ⑤ (D열)에 글상자/그림의 내용을 입력합니다.

       ⑥ 그림이 있는 경우에는 (D열)에 "그림"이라 입력하고 (F열)에 그림파일명을 입력. (2번참조)

       ⑦ 내용이 많을 경우 (x0행)까지 순차적으로 입력 가능합니다.

       ⑧ 글상자/그림/지문의 작성순서는 바뀌어도 됩니다.

       ⑨ 글상자/그림은 위에서부터 순서대로 표시됩니다. (지문 윗쪽으로)

   (4) 문제/글상자/그림/지문의 행높이

       ① 해당행의 높이를 {시험문제작성} 시트에 그대로 적용합니다.

       ② 따라서 문제 작성시 행의 높이를 조절하여 주시기 바랍니다.

       ③ 문제/글상자는 (D/E열)을 셀병합하여 행높이를 조정하세요.



2. 그림파일 입력 (F열)

   (1) 그림파일은 "image"폴더에 넣습니다.

   (2) 그림파일은 속성(jpg,gif,png,bmp 등)이 엑셀에서 사용가능한 파일이어야 합니다.

   (3) (F열)에 입력하는 명칭은 파일명 뒤의 속성까지 풀로 작성하세요.

        "xxx.jpg" "xxx.gif" "xxx.png" "xxx.bmp" 등 모두 작성합니다.

   (4) 그림의 크기는 어떤 사이즈 등 관계 없습니다.

        시험문제로 뿌릴 때는 일정한 높이로 줄이거나/늘려서 나타냅니다. (설정시트 참조)

   (5) (F열)에 그림 파일이 있을 경우에는

       ① 본문의 그림 : (D열)에 반드시 "그림"이라 입력하여야 합니다.

       ② 지문의 그림 : (D열)을 공백으로 둡니다. (E열)의 내용 반드시 입력



3. 세트단위 문제 출제 (C열)

   (1) 앞뒤 문제가 서로 연결된 여러개의 문제를 출제하는 경우 작성하세요.

   (2) (C열) 세트문제중 첫번때 문제에는 그룹의 갯수를 입력

       ① 공통된 글상자가 없는 경우

           - 해당문제는 {시험문제작성}에서 문제번호가 표시됩니다.

           - (C열) 세트중 첫번째 문제에는 세트갯수를 표시합니다. (10 이하)

           - (C열) 나머지 종속문제는 "1"을 입력하여 세트문제임을 표시합니다.

           - (C열)에 "2" 입력시 : 해당문제+1문제 , (C열)에 "3" 입력시 : 해당문제+2문제

       ② 공통된 글상자가 위에 있는 경우 - 국어 시험문제처럼

           - 해당문제는 {시험문제작성}에서 문제번호가 표시되지 않습니다. (00~00)식 표시

           - (C열) 세트중 첫번째 문제에는 세트갯수를 표시합니다. (52 이상)

             . 관련문제가 2개이면 (C열)에 "52"를 입력하고 ; 공통 글상자 + 2문제

             . 그 아래도 관련문제 2개를 연이어서 입력

             . 관련문제 (C열)에는 각가 "1"을 입력

             . 관련문제가 3개이면 (C열)에 "53"  ; 공통 글상자 + 3문제

           - (C열) 나머지 종속문제는 "1"을 입력하여 세트문제임을 표시합니다.

   (3) 세트문제가 아닌 경우는 (C열)에 아무것도 입력하지 않아야 합니다.

   (4) 세트문제는 모두 함께 출제/비출제 됩니다.

   (5) 세트문제는 난이도를 같게 해주어야 합니다.

   (6) [문제은행 에러체크]를 실행하여 에러내용 확인합니다.



4. 문제가 뿌려지는 형태

   (1) 우선 난이도(B열)를 추출합니다.

   (2) 난이도는 5등급까지 가능합니다.

   (3) 문제는 해당 갯수만큼 무작위(랜덤) 추출합니다.



5. 기타 ; 문제/글상자/그림 작성

   (1) 모든 문제/지문/글상자 등의 작성은 1행으로 작성하세요.

       ① (x1행)은 문제(지시사항)는 괘선, 색 등은 자동 작성됨.

       ② (x2~x0행)의 (D열)의 내용은 괘선으로 작성합니다.

       ③ 맨위의 문제를 제외한 지문/글상자/그림은 위에서부터 순서대로 표시합니다.

       ④ 글상자는 (D:E열)을 병합하여 작성하세요. 글자수가 1줄로 끝나면 병합하지 않아도 됨.

   (2) 행열의 크기는 사용자에 맞게 조절하여 사용하세요.



















{시험문제 작성} : (작성내용 없음)

0. 실행메뉴

   (1) [(난이도무시)시험문제 만들기] : 난이도를 고려하지 않고 시험문제를 만듭니다.

   (2) [(난이도포함)시험문제 만들기] : 난이도별로 시험문제를 만듭니다.



1. {설정}

   (1) 문항 개수의 설정은 {설정} 시트 (C7셀)에서 하세요.

   (2) 출제문항 개수는 10~200 범위 내(200문제 이내)에서 입력 가능합니다.

   (3) 난이도 설정 :  {설정}시트의 (C8)셀

   (4) 그림의 크기를 설정합니다.

        ① 글상자 박스의 그림크기 설정 : {설정}시트의 (G11)셀

        ② 지문의 그림크기 설정 : {설정}시트의 (G12)셀

   (5) 지문의 갯수 설정 :  {설정}시트의 (G13)셀

   (6) {시험문제작성} 시트의 (C:D열)의 너비는 {문제은행} 시트의 (D:E열)의 너비와 같게 해주세요.

        ① 같지 않으면 {문제은행} 시트에서 작성된 내용이 안보일 수 있습니다.

        ② 기타 글자 크기, 폰트 등도 같아야 {문제은행}의 형식대로 나타냅니다.

{문제은행} 시트의 문제수량이 설정 값(수량)보다 작으면 전체를 나타냅니다.



2. [시험문제 만들기]

   (1) 설정된 갯수만큼 문제를 만듭니다.

        {설정}시트 (C7셀) 참조

   (2) (난이도포함)문제는 설정된 난이도를 검색합니다.

        ① {설정}시트 (C8셀) 참조

        ② 문제가 세트로 작성되어  있는 경우에는 해당 세트의 난이도를 같게 해주시기 바랍니다.

   (3) 문제은행의 문제가

        ① 단답형(OX문제)인 경우 문제행만 나타냅니다.

        ② 지문이 4개인 경우 지문을 4개만 나타냅니다.

        ③ 지문이 5개인 경우 지문을 5개까지 나나냅니다.

        ④ 지문의 번호는 자동으로 ①②③④⑤를 부여합니다.

   (3) 문제간의 구분은 3행을 공백으로 하여 구분되도록 합니다.

   (4) 그림있는 문제

        ① 그림의 크기는 행높이가 일정하게 하여 뿌려집니다.

        ② 문제 출제된 이후 그림은 적당히 조정하여 사용하시기 바랍니다.

        ③ 표, 수식, 그림, 사진 등 텍스트로 표현하지 못하는 것을 그림으로 만들어 활용하시기 바랍니다.











{기출_단원입력} : (작성내용 있음)

0. 메뉴버튼

   (1) [분류 새로작성] : 현재의 데이터를 지우고 새로 작성할 수 있도록 형식으로 나타냅니다.

   (2) [분류 저장하기] : 작성된 데이터를 저장 합니다.

   (3) [현재회차 삭제] : 현재의 회차가 저장되어 있는 경우 삭제합니다.

   (4) [회차△▽] : (스핀단추) 회차를 증가 또는 감소하며 해당 회차의 내용을 나타냅니다.



1. [분류 새로작성]

   (1) 현재의 내용을 삭제하고 새로 입력할 수 있는 상태로 나타냄

       ① 분류는 {설정}시트에 작성된 문구만 가져옵니다.

       ② 문제가 50문제 이상일 경우의 형식설정은  60행 이하는 윗부분은 복사해서 붙여넣기 하세요.

   (2) 회차(C4셀)는 자동으로 변경합니다.

   (3) 각 문제별 배점도 작성하세요.



2. 내용의 수정 및 저장

   (1) 저장된 해당 회차의 데이터를 찾습니다. ([회차△▽] 이용)

   (2) 내용 수정

   (3) [분류 저장하기] 실행



3. 저장된 내용 찾기

   (1) 이미 저장된 내용을 찾고자할 경우에는 [회차△▽]를 이용하여 찾으면 됩니다.

   (2) [회차△▽] 버튼으로 이동하기가 먼 경우에는 회차(C4셀)에 숫자를 입력하고 [회차△▽]을 실행하세요.



4. 기타

   (1) 이 시트에서 저장한 내용을 기초로 하여 다른시트에서 집계/분석/출력 합니다.

















{대분류 분석}, {중분류 분석}, {소분류 분석} : (작성내용 없음)

0. 메뉴버튼

   (1) [대분류 분석] : 모든 회차에 대해 대분류별로 출제 빈도 및 배점을 나타냅니다.

   (2) [중분류 분석] : 모든 회차에 대해 중분류별로 출제 빈도 및 배점을 나타냅니다.

   (3) [소분류 분석] : 모든 회차에 대해 소분류별로 출제 빈도 및 배점을 나타냅니다.



1. 분류는 [설정하기] 실행시 자동으로 뿌려집니다.

2. 문제 수량 및 배점에 따른 백분율을 나타냅니다.













{설정} : (작성내용 있음)

0. 메뉴버튼

   (1) [설정하기] : {설정}시트에 작성한 내용을 각 시트에서 사용할 수 있도록 설정함

   (2) [샘플내용 삭제] : 최초 작성된 샘플을 삭제



1. 사용순서

   (1) 현재의 샘플로 충분한 연습을 하세요.

   (2) [샘플내용 삭제] 메뉴 실행

   (3) {설정} 시트의 설정내용(대분류, 중분류, 소분류 등) 작성

   (4) [설정하기] 메뉴 실행

   (5) {기출_단원입력} 시트부터 입력/저장



2. 데이터 삭제

   (1) [샘플내용 삭제]

        ① [샘플내용 삭제] 메뉴를 클릭하면 현재의 샘플을 삭제합니다.

        ② 일부시트 셀의 값은 삭제되지 않을 수도 있으나, 기본적인 입력데이터는 모두 삭제된 상태입니다.

        ③ [샘플내용 삭제] 메뉴는 한번 실행 후 다음부터는 나타나지 않습니다.



3. 그림 설정

   (1) 설정하는 값으로 그림의 높이가 설정됩니다.

   (2) 값은 (행 높이) 값을 참조하여 설정하시기 바랍니다.



4. 설정 시 주의사항

   (1) 이 시트에서 설정된 값들은 다른 시트를 사용시 활용/입력제한 됩니다.

   (2) 따라서 기본내용이 변경되면 이 시트부터 수정하여야 합니다.

   (3) 객관식 지문 갯수 설정

       ① 정답이 지문 갯수내에 존재해야 합니다.

       ② 가능하면 정답을 1번에 배치하면 항상 정답을 가진 지문이 선택됩니다.

       ③ 지문의 개수는 최대 5개까지 작성 가능하지만, 4개 지문만 추출할 수도 있습니다.

           이 경우 5번째 지문은 항상 제외됩니다.
