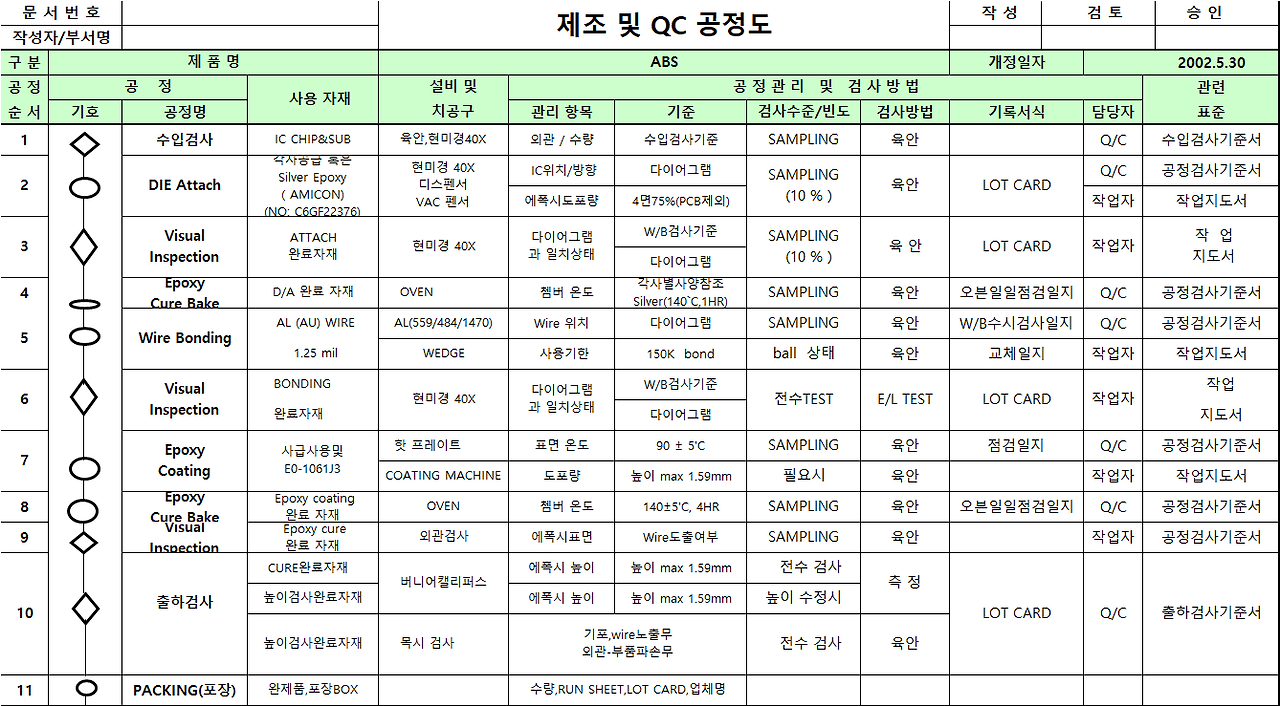

제조 및 QC 공정도

문 서 번 호

제조 및 QC 공정도

검 토

작성자/부서명

구 분

제 품 명

ABS

개정일자

2002.5.30

공 정

공    정

사용 자재

설비 및

공 정 관 리   및   검 사 방 법

관련

순 서

기호

공정명

치공구

관리 항목

기준

검사수준/빈도

검사방법

기록서식

담당자

표준

1

수입검사

IC CHIP&SUB

육안,현미경40X

외관 / 수량

수입검사기준

SAMPLING

육안

Q/C

수입검사기준서

2

DIE Attach

각사공급 혹은 Silver Epoxy ( AMICON) (NO: C6GF22376)

현미경 40X 디스펜서 VAC 펜서

IC위치/방향

다이어그램

SAMPLING   (10 % )

육안

LOT CARD

Q/C

공정검사기준서

에폭시도포량

4면75%(PCB제외)

작업자

작업지도서

3

Visual Inspection

ATTACH 완료자재

현미경 40X

다이어그램 과 일치상태

W/B검사기준

SAMPLING   (10 % )

육 안

LOT CARD

작업자

작  업  지도서

다이어그램

4

Epoxy Cure Bake

D/A 완료 자재

OVEN

쳄버 온도

각사별사양참조 Silver(140`C,1HR)

SAMPLING

육안

오븐일일점검일지

Q/C

공정검사기준서

5

Wire Bonding

AL (AU) WIRE

AL(559/484/1470)

Wire 위치

다이어그램

SAMPLING

육안

W/B수시검사일지

Q/C

공정검사기준서

1.25 mil

WEDGE

사용기한

150K  bond

ball  상태

육안

교체일지

작업자

작업지도서

6

Visual Inspection

BONDING

현미경 40X

다이어그램 과 일치상태

W/B검사기준

전수TEST

E/L TEST

LOT CARD

작업자

작업

완료자재

다이어그램

지도서

7

Epoxy Coating

사급사용및 E0-1061J3

핫 프레이트

표면 온도

90 ± 5'C

SAMPLING

육안

점검일지

Q/C

공정검사기준서

COATING MACHINE

도포량

높이 max 1.59mm

필요시

육안

작업자

작업지도서

8

Epoxy Cure Bake

Epoxy coating 완료 자재

OVEN

쳄버 온도

140±5'C, 4HR

SAMPLING

육안

오븐일일점검일지

Q/C

공정검사기준서

9

Visual Inspection

외관검사

에폭시표면

Wire도출여부

SAMPLING

육안

작업자

공정검사기준서

10

출하검사

CURE완료자재

버니어캘리퍼스

에폭시 높이

높이 max 1.59mm

전수 검사

측 정

LOT CARD

Q/C

출하검사기준서

높이검사완료자재

에폭시 높이

높이 max 1.59mm

높이 수정시

높이검사완료자재

목시 검사

기포,wire노출무 외관-부품파손무

전수 검사

육안

11

PACKING(포장)

완제품,포장BOX

수량,RUN SHEET,LOT CARD,업체명
